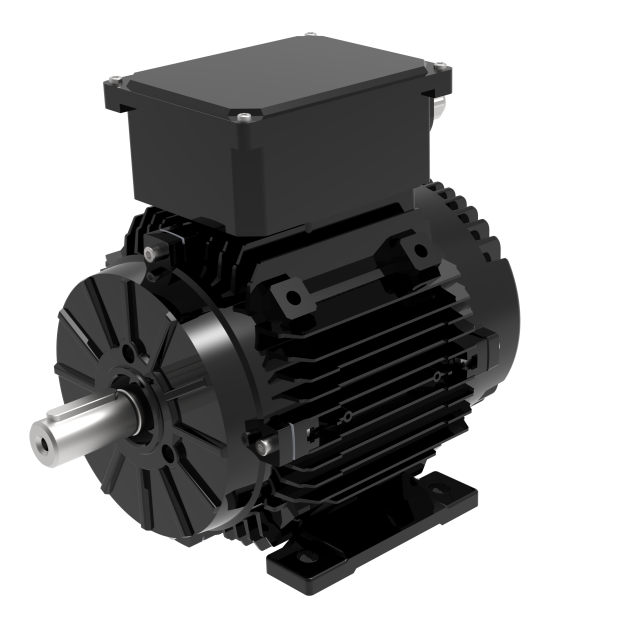

مع محرك الأقراص المدمج، لا يحتاج محرك VFD المدمج T90ECI إلى VFD خارجي للتركيب أو الأسلاك أو التشغيل. إنه يعمل على مرحلة واحدة 200-277 فولت، 50/60 هرتز، ويناسب التعديلات التحديثية والمواقع التي لا تحتوي على بنية تحتية ثلاثية الطور. يغطي محرك T90ECI ECI 0.2-2.2 كيلووات عند عزم دوران ثابت 600-3000 دورة في الدقيقة ويتوافق مع EU IE5 بموجب IEC 60034-30-1، أي ما يعادل الفئة 1 في الصين؛ منصة ECI تصل إلى 5 كيلو واط.
غرض | قيمة |
|---|---|
نطاق الطاقة | 0.2-2.2 كيلو واط (إطار IEC 90) |
عزم الدوران المقدر (البديل التمثيلي) | 5 ن·م |
القوة المقدرة (البديل التمثيلي) | 1.57 كيلو واط عند 3000 دورة في الدقيقة |
طاقة الإدخال | 200-277 فولت، 50/60 هرتز، أحادي الطور |
نطاق السرعة | 600-3000 دورة في الدقيقة |
كفاءة | ما يصل إلى 88.0% عند 3000 دورة في الدقيقة (الكفاءة الإجمالية للنظام، بما في ذلك خسائر VFD) |
فئة كفاءة الطاقة | IE5 (IEC 60034-30-1) |
تصنيف الحماية | IP55-IP66 |
أوضاع التحكم | مودبوس RS485، 0-10 فولت، PWM |
وظائف الحماية | التيار الزائد، انسداد الدوار، فقدان الطور، ارتفاع درجة الحرارة IPM، بدء تشغيل الرياح العكسية |
درجة الحرارة المحيطة | -25 درجة مئوية إلى +40 درجة مئوية |
طريقة التبريد | TEAO، الحد الأدنى لسرعة الهواء 3 م/ث |
تصاعد | معيار B3؛ B5 / B14 اختياري؛ أقدام قابلة للإزالة |
تمديد رمح | القطر 24 مم، امتداد العمود 50.0 مم، مجرى المفتاح 8 مم |
الشهادة / الضمان | سي / إيتل؛ 12 شهرًا محليًا (18 شهرًا خارجيًا) |
على مرحلة واحدة 200-277 فولت حتى 2.2 كيلووات، يتيح محرك VFD المتكامل T90ECI للمستخدمين التجاريين إضافة محركات مراوح متغيرة السرعة في مباني الماشية الصغيرة، وغرف التدفئة والتهوية وتكييف الهواء (HVAC)، والتعديلات التحديثية التي تفتقر إلى خدمة ثلاثية المراحل.
عند 3000 دورة في الدقيقة، يصل محرك T90ECI ECI إلى كفاءة نظام مُقاسة تصل إلى 88.0%، بما في ذلك خسائر VFD، ويتم تصنيفه في IE5 بموجب IEC 60034-30-1. في مقارنات الشركات المصنعة، فإنها تستخدم طاقة أقل بنسبة 15-20% من محركات التيار المتردد التقليدية في واجبات المروحة والمضخة المكافئة.
يصل محرك الدفع المتكامل T90ECI كوحدة واحدة مع مجموعة كابلات واحدة، لذلك يتخطى المشترون التجاريون تركيب VFD الخارجي، وإعداد المحرك، والكابلات المحمية من اللوحة إلى المروحة.
ينظم محرك VFD المتكامل T90ECI ما يزيد عن 600-3000 دورة في الدقيقة لواجبات المروحة والمضخة الشائعة ويقبل 0-10 فولت، وPWM، وModbus RS485 من وحدات تحكم المروحة القياسية EC؛ خمس وسائل حماية تدعم التشغيل غير المراقب.
يعد التثبيت بالقدم B3 قياسيًا في محرك T90ECI ECI، مع حواف اختيارية B5/B14 وأقدام قابلة للإزالة؛ تدعم السلسلة T جميع أنواع التركيب IEC (B3، B30، B14، B5، B34، B35، B14B، B5R)، وتسمح أبعاد IEC 90 باستبدال التيار المتردد المباشر بدون لوحة محول.
يبلغ طول عمود العمود 24 مم 50.0 مم، مع مسار مفتاح 8 مم، وطول مفتاح 40 مم، ونهاية ملولبة M8؛ يبلغ ارتفاع المركز 90 مم، ومسافة فتحة القدم 140 مم، ويحتوي الصندوق الطرفي على 2 × M16 × 1.5 مدخل كابل.

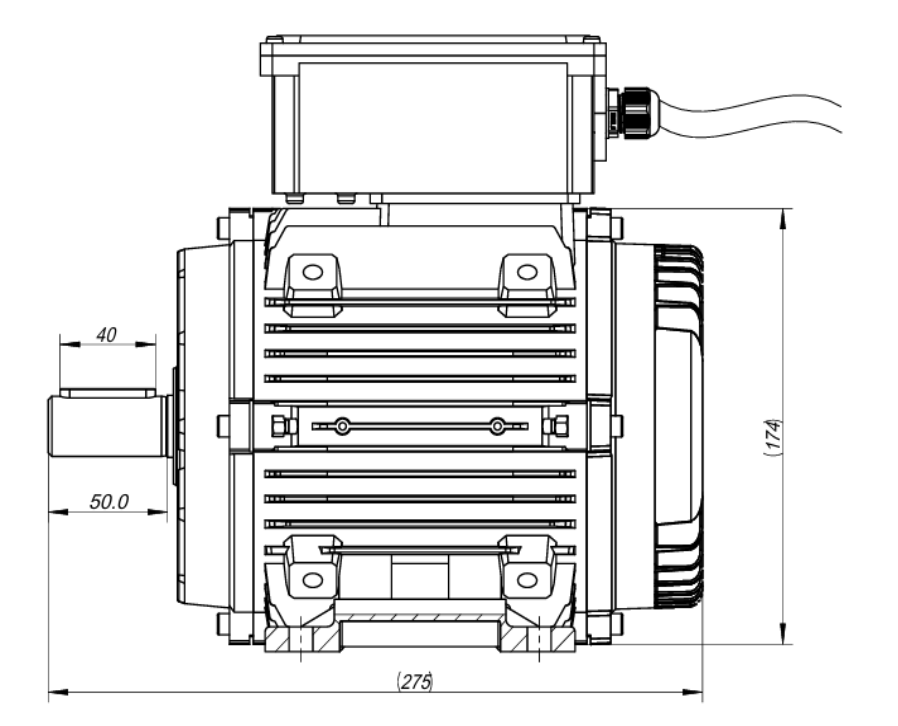

البعد (الرسم التفصيلي) | قيمة |
|---|---|
طول المفتاح (وسيلة شرح العمود العلوي) | 40 ملم |
طول تمديد رمح | 50.0 ملم |
الطول الكلي (البعد المرجعي) | (275) ملم |
البعد الرأسي لجسم المحرك (مرجع) | (174) ملم |
الأرقام بالملليمتر. القيم الموضوعة بين قوسين هي أبعاد مرجعية، ويبلغ الارتفاع الإجمالي مع الصندوق الطرفي 249 ملم. تحقق من الرسم المعتمد أولاً.
يستخدم محرك VFD المتكامل T90ECI تبريد TEAO (سرعة هواء لا تقل عن 3 م/ث)، ويتضمن كابلات طاقة/تحكم بطول 1.5 م، ويحمل حماية IP55 (قابلة للترقية إلى IP66) لـ -25 درجة مئوية إلى +40 درجة مئوية؛ النماذج والرسومات المخصصة حسب الطلب.
يناسب محرك الدفع المتكامل T90ECI المراوح والمضخات المدمجة أحادية الطور: تهوية الماشية في المباني الصغيرة، ومراوح التدفئة والتهوية وتكييف الهواء (HVAC) ومراوح الهواء النقي، ووحدات تنقية الهواء، وتبريد الخزانات، والتخزين البارد، والمراوح الصناعية الصغيرة، ومضخات المياه، والتعديلات التحديثية لمحركات التيار المتردد IEC 90.
يمكن تخصيص الجهد والسرعة وقطر العمود والتركيب ووضع التحكم والكابلات والموصلات والعلامة التجارية للمحامل على محرك T90ECI ECI، مع OEM للعلامات التجارية للمعدات. يمكن لعملاء المؤسسات إرسال نقاط العمل إلى فريق ما قبل البيع لدينا؛ تغطي محركات VFD المدمجة T90ECI المخصصة الأجواء الخارجية من -25 درجة مئوية إلى +40 درجة مئوية.
نعم. يعمل المحرك التمثيلي T90ECI ECI بجهد 200-277 فولت و50/60 هرتز أحادي الطور ويوفر ما يصل إلى 2.2 كيلووات بدون بنية تحتية ثلاثية الطور.
يحتاج محرك EC إلى VFD خارجي وتصل منصة EC إلى 30 كيلووات؛ يحتوي محرك VFD المتكامل T90ECI على محرك مدمج وتصل منصة ECI إلى 5 كيلووات، مما يوفر المساحة والأسلاك.
يوفر محرك T90ECI ECI تنظيمًا ثابتًا لعزم الدوران يزيد عن 600-3000 دورة في الدقيقة ويقبل 0-10 فولت وPWM وModbus RS485 من وحدات تحكم المروحة EC وأنظمة إدارة المباني.
نعم. يتبع محرك T90ECI ECI أبعاد IEC 90: معيار تركيب قدم B3، وفلنجات B5/B14 اختيارية، وعمود M8 مقاس 24 مم، وأقدام قابلة للإزالة؛ ليست هناك حاجة إلى لوحة محول. الرسومات ثنائية وثلاثية الأبعاد متاحة عند الطلب.
