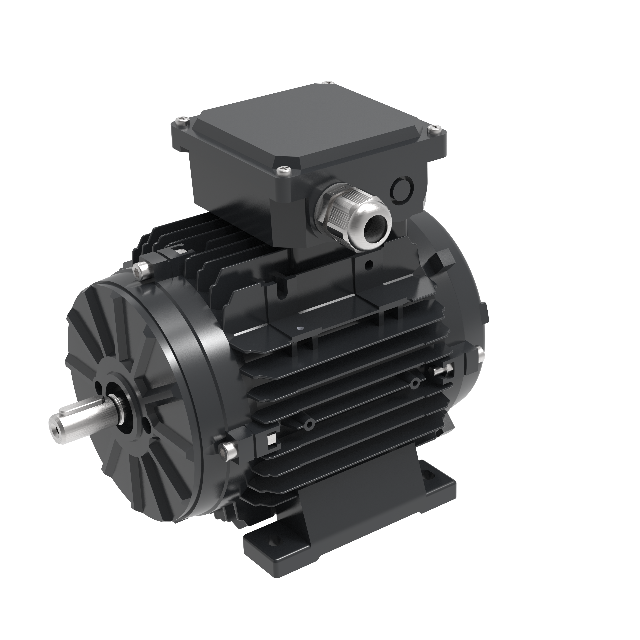

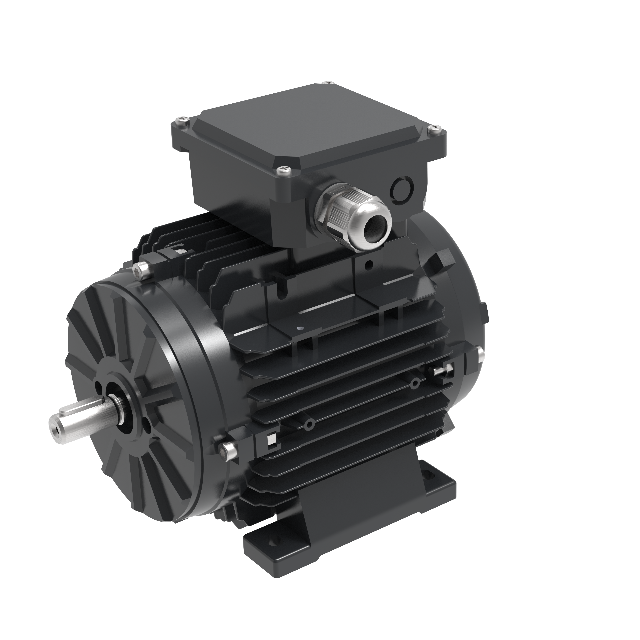

يعد محرك T71ECI المتكامل للمحرك EC هو نموذج الدفع المتكامل الأكثر إحكاما في السلسلة T. إنه يجمع بين محرك متزامن ذو إطار مغناطيسي دائم IEC 71 مع محرك تردد متغير مدمج في الهيكل ويعمل من مرحلة واحدة 200-277 فولت، 50/60 هرتز. تغطي السلسلة 0.19-1.0 كيلو واط؛ تم تصنيف البديل التمثيلي بـ 1.0 كيلووات عند 3000 دورة في الدقيقة مع عزم دوران يبلغ 3.2 نيوتن متر ونطاق 600-3000 دورة في الدقيقة. يبلغ قطر الإطار حوالي 136 ملم وطوله الإجمالي 249 ملم، وهو مصمم للمعدات ذات المساحة المحدودة. وهو يفي بمعيار IE5 لكل IEC 60034-30-1 ويصل إلى 88.6% من ذروة كفاءة النظام عند 3000 دورة في الدقيقة بما في ذلك خسائر محرك الأقراص.
غرض | قيمة |
|---|---|
نطاق الطاقة | 0.19-1.0 كيلووات (إطار IEC 71) |
عزم الدوران المقدر (البديل التمثيلي) | 3.2 نيوتن متر |
القوة المقدرة (البديل التمثيلي) | 1.0 كيلو واط عند 3000 دورة في الدقيقة |
طاقة الإدخال | 200-277 فولت، 50/60 هرتز، أحادي الطور |
نطاق السرعة | 600-3000 دورة في الدقيقة |
كفاءة | ما يصل إلى 88.6% عند 3000 دورة في الدقيقة (الكفاءة الإجمالية للنظام، بما في ذلك خسائر القيادة) |
فئة كفاءة الطاقة | IE5 (IEC 60034-30-1) |
فئة الحماية | IP55-IP66 |
أوضاع التحكم | مودبوس RS485، 0-10 فولت، PWM |
وظائف الحماية | التيار الزائد، انسداد الدوار، فقدان الطور، ارتفاع درجة الحرارة IPM، بدء تشغيل الرياح العكسية |
درجة الحرارة المحيطة | -25 درجة مئوية إلى +40 درجة مئوية |
طريقة التبريد | TEAO، الحد الأدنى لسرعة الهواء 1 م/ث |
تصاعد | معيار B3؛ B5 / B14 اختياري؛ أقدام قابلة للإزالة |
تمديد رمح | القطر 14 ملم، الطول 22 ملم، فتحة المفتاح 5 ملم |
الشهادة / الضمان | سي / إيتل؛ 12 شهرًا (18 شهرًا في الخارج) |
أصغر محرك متكامل في السلسلة T، يبلغ طول T71ECI 249 ملم وقطر الإطار حوالي 136 ملم. يناسب المعدات ذات مساحة المحرك المحدودة، بما في ذلك أجهزة تنقية الهواء، ووحدات الهواء النقي، ومراوح تبريد الخزانة، ومراوح HVAC الصغيرة.
إنه يعمل مباشرة من مرحلة واحدة 200-277 فولت، وإمدادات 50/60 هرتز، لذا فإن المواقع التي لا تحتوي على بنية تحتية ثلاثية الطور لا تحتاج إلى ترقية كهربائية.
عند 3000 دورة في الدقيقة يصل إلى 88.6% من إجمالي كفاءة النظام بما في ذلك خسائر القيادة ويتم تصنيفه IE5 تحت IEC 60034-30-1. تشير بيانات مقارنة الشركة المصنعة إلى توفير الطاقة بنسبة 15-20% مقارنة بمحركات التيار المتردد IE2/IE3 في أداء المروحة والمضخة المماثلة.
وهو يدعم التحكم في 0-10 فولت، وPWM، وModbus RS485 ويتضمن التيار الزائد، وانسداد الدوار، وفقدان الطور، ودرجة الحرارة الزائدة IPM، وحماية بدء تشغيل الرياح العكسية. لا يحتوي التصميم بدون فرش على أجزاء عاكسة يمكن ارتداؤها.
يعتبر التثبيت بالقدم B3 قياسيًا؛ إن تركيب الحافة B5 وB14 اختياري والأقدام قابلة للإزالة. تسمح أبعاد الإطار IEC 71 بالاستبدال المباشر في مكانه لمحرك التيار المتردد IEC 71 بدون لوحة محول.
يبلغ قطر امتداد العمود 14 مم وطوله 22 مم مع مجرى مفتاح 5 مم وفتحة تثبيت نهاية العمود M5. يسرد الجدول الأبعاد من رسم التثبيت. يتوفر كبل طاقة بطول 1.5 متر وكابل تحكم بطول 1.5 متر بشكل قياسي؛ تتوفر رسومات ثنائية وثلاثية الأبعاد عند الطلب.
البعد | قيمة |
|---|---|
الطول الكلي | 249 ملم |
القطر الخارجي للإطار | Ø136 ملم |
الارتفاع الإجمالي | 173 ملم |
ارتفاع مركز رمح | 71 ملم |
امتداد العمود إلى وجه المحور | 22 ملم |
تمديد رمح لوجه شفة | 30 ملم |
تباعد فتحة القدم | 112 ملم |
عرض القدم | 140 ملم |
يستخدم T71ECI تبريد TEAO بسرعة هواء لا تقل عن 1 م/ث. IP55 قياسي وقابل للترقية إلى IP66؛ النطاق المحيطي القياسي هو -25 درجة مئوية إلى +40 درجة مئوية، مع توفر نماذج مخصصة تتجاوزه.
تم اختيار T71ECI لمعدات المروحة والمضخات المدمجة ومنخفضة الطاقة: وحدات تنقية الهواء والهواء النقي، ومراوح تبريد الخزانات، وتهوية الماشية الصغيرة، ومراوح HVAC، ومضخات المياه المدمجة. يقوم محرك الأقراص المدمج بإزالة أسلاك VFD الخارجية، ويدعم الإمداد أحادي الطور المشروعات التحديثية والتركيبات الموزعة. تدعم أبعادها القياسية IEC أيضًا التعديلات التحديثية لمحرك التيار المتردد بإطار IEC 71.
يمكن تخصيص الجهد والسرعة وقطر العمود والتركيب وطريقة التحكم وطول الكابل ونوع الموصل، مع توفر تصنيع OEM. تتصل مدخلات التحكم بوحدات تحكم المروحة القياسية EC وأنظمة إدارة المبنى. يمكن تحديد العلامات التجارية للمحامل، ويتم تقديم نماذج مخصصة لدرجات الحرارة المحيطة خارج -25 درجة مئوية إلى +40 درجة مئوية.
نعم. تم دمج محرك الأقراص في الهيكل، لذلك لا يلزم وجود VFD خارجي أو خزانة محرك أو كابل محمي.
تغطي السلسلة 0.19-1.0 كيلو واط. تم تصنيف الطراز التمثيلي بقدرة 1.0 كيلووات عند 3000 دورة في الدقيقة مع عزم دوران يبلغ 3.2 نيوتن متر ونطاق 600-3000 دورة في الدقيقة.
نعم. فهو يقبل 200-277 فولت، 50/60 هرتز، مزودًا أحادي الطور ولا يحتاج إلى بنية تحتية ثلاثية الطور.
نعم. أبعاد التركيب IEC، ومسافة فتحة القدم 112 مم، وارتفاع مركز العمود 71 مم تسمح بالاستبدال في مكانه بدون لوحة محول.
يصل إلى 88.6% من ذروة كفاءة النظام بما في ذلك خسائر محرك الأقراص ويصنف IE5 تحت IEC 60034-30-1.
وهي تحمل شهادات CE وETL. الضمان هو 12 شهرًا من الاستلام محليًا و18 شهرًا من الشحن للطلبات الخارجية.
