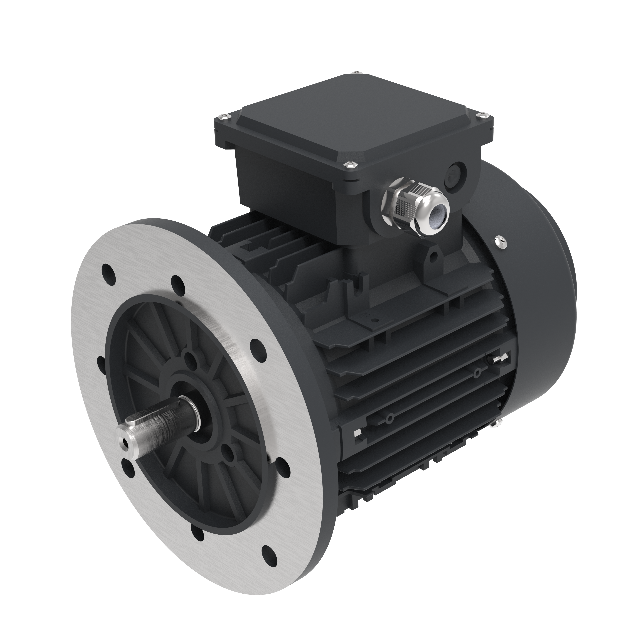

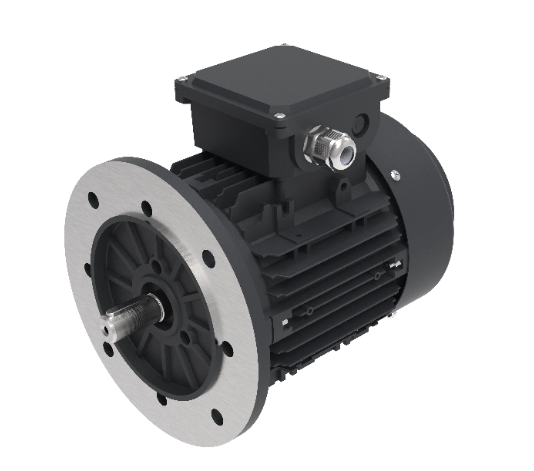

يعد محرك T71EC EC هو محرك EC الأكثر إحكاما في سلسلة T، وهو مبني على إطار IEC 71. مع قطر إطار يبلغ حوالي 139 ملم وطول إجمالي يبلغ 249 ملم، فإنه يوفر 0.45 كيلووات عند 3600 دورة في الدقيقة ضمن مساحة مصممة للتركيبات ذات المساحة المحدودة. باعتباره محركًا متزامنًا بمغناطيس دائم EC (يتم التحكم فيه خارجيًا)، فهو يعمل مع محرك خارجي متغير التردد (VFD)، مما يسمح لمتكاملي النظام باختيار العلامة التجارية المفضلة لمحرك الأقراص وتكوين إعدادات المحركات المتعددة من وحدة محرك واحدة. يقبل المحرك دخل أحادي الطور 200-277 فولت عند 50/60 هرتز، مناسب للمواقع السكنية والتجارية الخفيفة بدون طاقة ثلاثية الطور.
غرض | قيمة |
|---|---|
عزم الدوران المقدر | 1.2 نيوتن متر |
القوة المقدرة | 0.45 كيلو واط عند 3600 دورة في الدقيقة |
نطاق السرعة | 600-3600 دورة في الدقيقة |
طاقة الإدخال | 200-277 فولت، 50/60 هرتز، أحادي الطور |
التصنيف الحالي | 3.2 أمبير عند 3600 دورة في الدقيقة |
كفاءة | 87.6% عند 3600 دورة في الدقيقة (الكفاءة الإجمالية للنظام، بما في ذلك خسائر VFD) |
تصنيف الحماية | IP55 (قابل للترقية إلى IP66) |
العزل / الواجب | عزل فئة F/B، S1 للخدمة المستمرة |
درجة الحرارة المحيطة | -25 درجة مئوية إلى +40 درجة مئوية |
طريقة التبريد | TEAO، الحد الأدنى لسرعة الهواء 1 م/ث |
تصاعد | معيار B3؛ B5 / B14 اختياري؛ أقدام قابلة للإزالة |
تمديد رمح | القطر 14 ملم، طول العمود 22 ملم، مجرى المفتاح 5 ملم |
شهادة | سي / إيتل |
يعمل المحرك T71EC EC عبر نطاق سرعة يتراوح من 600 إلى 3600 دورة في الدقيقة، مما يمكنه من تشغيل الدفاعات ذات القطر الصغير في وحدات تنقية الهواء، وأنظمة الهواء النقي، ومراوح تبريد الخزانة. إطار IEC 71 هو أصغر حجم إطار في منصة T Series EC.
عند نقطة التشغيل المقدرة البالغة 3600 دورة في الدقيقة، يحقق المحرك T71EC EC كفاءة إجمالية للنظام مُقاسة بنسبة 87.6%، بما في ذلك خسائر VFD. تصل منصة EC التي يعتمد عليها T71EC إلى مستويات كفاءة الطاقة IE5+، مع كفاءة محرك المنصة فقط تتراوح من 90% إلى 96%.
يقبل المحرك T71EC EC مدخلات أحادية الطور 200-277 فولت، مما يلغي الحاجة إلى بنية تحتية للطاقة ثلاثية الطور في المشاريع التحديثية والمنشآت الموزعة مثل أنظمة التدفئة والتهوية وتكييف الهواء السكنية والتهوية التجارية الصغيرة.
لا يستخدم التصميم المتزامن للمغناطيس الدائم أي فرش أو مكونات مبدل يمكن ارتداؤها، مما يقلل من متطلبات الصيانة المجدولة مقارنةً بمحركات التيار المستمر ذات الفرشاة ومحركات التيار المتردد ذات القطب المظلل.
يتم تزويد المحرك T71EC EC بقاعدة تثبيت B3 بشكل قياسي، مع توفر تركيب شفة B5 وB14 كخيارات. الأقدام قابلة للإزالة لدعم التكامل المرن في العبوات المخصصة. تتوافق جميع أبعاد التركيب مع معايير الإطار IEC 71، مما يسمح لـ T71EC باستبدال محركات التيار المتردد الحالية ذات الإطار IEC 71 مباشرة في مشاريع التحديث الموفرة للطاقة بدون لوحة محول.
يبلغ قطر امتداد العمود 14 مم، وطوله 22 مم، ومجرى مفتاح 5 مم، مع فتحة ملولبة M5 في نهاية العمود. يبلغ ارتفاع مركز العمود 71 ملم ومسافة فتحة القدم 112 ملم. يتم تزويد المحرك بقوة 1.5 متر وكابلات تحكم بطول 1.5 متر بشكل قياسي، وتتوفر رسومات التثبيت ثنائية وثلاثية الأبعاد عند الطلب.
يستخدم المحرك T71EC EC نظام تبريد TEAO (الهواء المغلق تمامًا)، والذي يتطلب سرعة هواء لا تقل عن 1 م/ث فوق سطح المحرك. وهو يحمل تصنيف حماية IP55 بشكل قياسي، وقابل للترقية إلى IP66. نطاق درجة الحرارة المحيطة القياسية للتشغيل هو -25 درجة مئوية إلى +40 درجة مئوية؛ تتوفر نماذج مخصصة لدرجات الحرارة خارج هذا النطاق.
تم تصميم محرك T71EC EC لتطبيقات المراوح والمنفاخ منخفضة الطاقة ومحدودة المساحة، بما في ذلك معدات تنقية الهواء، وأنظمة تهوية الهواء النقي، ومراوح تبريد الخزانات، ومراوح HVAC الصغيرة، ووحدات التهوية التجارية الخفيفة. تدعم أبعاد التركيب المتوافقة مع معايير IEC أيضًا التعديلات التحديثية الموفرة للطاقة لتحل محل المحركات الحثية ذات الإطار IEC 71 الحالية.
يتوفر التخصيص الكامل الأبعاد، بما في ذلك الجهد الكهربي والسرعة وقطر العمود وطريقة التركيب وطريقة التحكم وطول الكابل ونوع الموصل. يتم تقديم خدمات تصنيع OEM للعملاء الصناعيين وعملاء المؤسسات. يمكن أيضًا تحديد العلامة التجارية للمحامل وفقًا لمتطلبات العملاء.
يتطلب محرك EC محرك خارجي متغير التردد (VFD) للتشغيل، مع قوة منصة قصوى تبلغ 30 كيلووات. يحتوي محرك ECI على VFD مدمج داخل مبيت المحرك، مع قوة منصة قصوى تبلغ 5 كيلووات. T71EC هو محرك EC ويجب إقرانه مع VFD خارجي.
لا، المحرك T71EC EC هو محرك من النوع EC ويتطلب VFD خارجي. يمكن لمتكاملي النظام اختيار العلامة التجارية المفضلة لديهم VFD، ويمكن تكوين VFD واحد لتشغيل محركات T71EC متعددة.
نعم. تتوافق أبعاد تركيب المحرك T71EC EC مع معايير الإطار IEC 71، بما في ذلك تركيب القدم B3 مع تباعد فتحة القدم 112 مم وارتفاع مركز العمود 71 مم. يمكن أن يستبدل مباشرة محرك AC بإطار IEC 71 بدون لوحة محول، بشرط تركيب VFD خارجي.
الضمان هو 12 شهرًا من تاريخ استلام الطلبات المحلية و18 شهرًا من تاريخ الشحن للطلبات الخارجية. يحمل المحرك T71EC EC شهادات CE وETL ويتم بيعه في الأسواق في أوروبا وأمريكا الشمالية وأمريكا الجنوبية وأستراليا.
