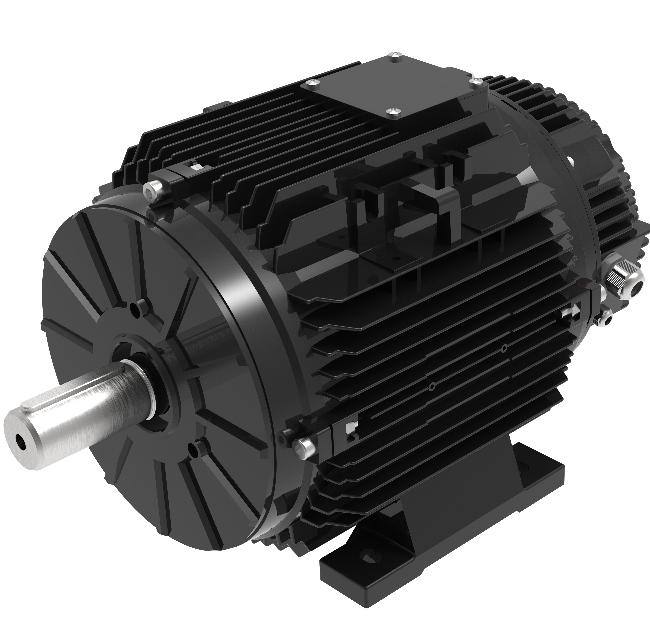

يعد محرك EC ذو المحرك المتكامل T132ECI هو نموذج عزم الدوران العالي لخط T Series ECI. فهو يجمع بين محرك متزامن بمغناطيس دائم بإطار IEC 132 (PMSM) مع محرك تردد متغير مدمج داخل مبيت المحرك، مما يلغي الحاجة إلى خزانة محرك خارجي، أو كبل محرك محمي، أو أسلاك محرك منفصلة. يوفر الطراز التمثيلي عزم دوران قدره 35 نيوتن متر على مدى عزم دوران ثابت يتراوح بين 100 و900 دورة في الدقيقة و3.3 كيلووات عند 900 دورة في الدقيقة، لذلك يمكن تشغيل المراوح ذات القطر الكبير مباشرة بدون علبة تروس أو حزام. يفي بكفاءة IE5 وفقًا للمواصفة IEC 60034-30-1، ويسجل ذروة كفاءة النظام بنسبة 88.3% عند 900 دورة في الدقيقة بما في ذلك فقد المحرك، ويعمل من 360-460 فولت، 50/60 هرتز، مزود بثلاث مراحل.
غرض | قيمة |
|---|---|
نطاق الطاقة | 1.63-3.54 كيلووات (إطار IEC 132) |
عزم الدوران المقدر (البديل التمثيلي) | 35 نيوتن متر |
القوة المقدرة (البديل التمثيلي) | 3.3 كيلو واط عند 900 دورة في الدقيقة |
طاقة الإدخال | 360-460 فولت، 50/60 هرتز، ثلاثي الطور |
نطاق السرعة | 100-900 دورة في الدقيقة |
كفاءة | ما يصل إلى 88.3% عند 900 دورة في الدقيقة (الكفاءة الإجمالية للنظام، بما في ذلك خسائر القيادة) |
فئة كفاءة الطاقة | IE5 (IEC 60034-30-1) |
فئة الحماية | IP55-IP66 |
أوضاع التحكم | مودبوس RS485، 0-10 فولت، PWM |
وظائف الحماية | التيار الزائد، انسداد الدوار، فقدان الطور، ارتفاع درجة الحرارة IPM، بدء تشغيل الرياح العكسية |
درجة الحرارة المحيطة | -25 درجة مئوية إلى +40 درجة مئوية |
طريقة التبريد | TEAO، الحد الأدنى لسرعة الهواء 3 م/ث |
تصاعد | معيار B3؛ B5 / B14 اختياري؛ أقدام قابلة للإزالة |
تمديد رمح | القطر 38 ملم |
الشهادة / الضمان | سي / إيتل؛ 12 شهرًا (18 شهرًا في الخارج) |
يوفر T132ECI عزم دوران قدره 35 نيوتن متر من 100 إلى 900 دورة في الدقيقة، مما يسمح بتركيب دافعة محورية أو دافعة طرد مركزي ذات قطر كبير مباشرة على العمود. يؤدي هذا إلى إزالة علبة التروس أو محرك الحزام المستخدم في مجموعات المراوح التقليدية وتقليل عدد أجزاء التآكل.
عند 900 دورة في الدقيقة، يسجل المحرك كفاءة إجمالية تصل إلى 88.3%، ويتم قياسها عند النقطة المقدرة بما في ذلك خسائر القيادة. السرعة المنخفضة والحمولة العالية هي المكان الذي تظهر فيه المحركات الحثية المتناوبة أدنى كفاءة لها؛ تم تصنيف T132ECI على IE5 ضمن IEC 60034-30-1 في هذا النطاق.
مع محرك الأقراص المدمج، يحتاج كل محرك إلى طاقة واحدة وكابل تحكم واحد. يقبل التحكم في 0-10 فولت، وPWM، وModbus RS485، ويمكن للعديد من المحركات مشاركة حافلة RS485 واحدة للتحكم الجماعي في تهوية حظيرة الماشية أو دوران هواء التخزين البارد.
يوفر محرك الأقراص التيار الزائد، وانسداد الدوار، وفقدان الطور، ودرجة الحرارة الزائدة IPM، وحماية بدء تشغيل الرياح العكسية. تم تصنيفه كـ S1 للخدمة المستمرة مع دوار بدون فرش، وهو يدعم أساطيل المراوح غير المراقبة مع صيانة مجدولة محدودة.
يعد التثبيت بالقدم B3 أمرًا قياسيًا؛ إن تركيب الحافة B5 وB14 اختياري والأقدام قابلة للإزالة. تتبع الأبعاد معايير IEC، لذلك يمكن استبدال محرك التيار المتردد بإطار IEC 132 في موضعه بدون لوحة محول؛ تدعم السلسلة جميع ترتيبات التركيب الخاصة بـ IEC.

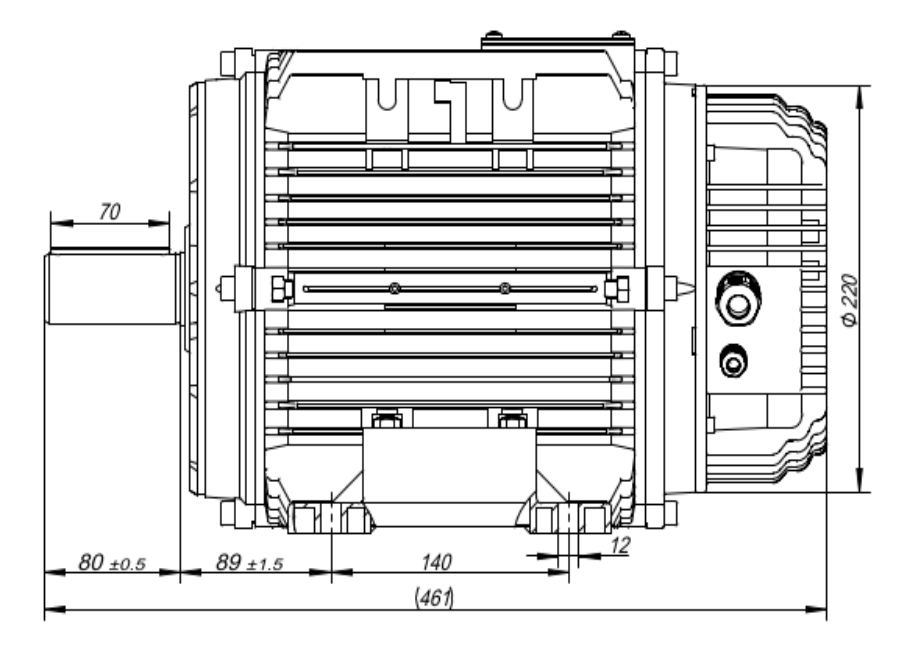

يبلغ قطر امتداد العمود 38 مم مع نهاية عمود ملولب M12. يسرد الجدول الخطوط العريضة وأبعاد التثبيت من رسم التثبيت. يشتمل كل محرك على كابل طاقة بطول 1.5 متر وكابل تحكم بطول 1.5 متر؛ تتوفر رسومات ثنائية وثلاثية الأبعاد عند الطلب.
البعد | قيمة |
|---|---|
الطول الكلي | 461 ملم |
القطر الخارجي للإطار | Ø220 ملم |
امتداد العمود إلى وجه المحور | 70 ملم |
تمديد رمح لوجه شفة | 80 ±0.5 ملم |
شفة الوجه إلى مركز ثقب القدم الأمامي | 89 ±1.5 ملم |
تباعد فتحة القدم | 140 ملم |
فتحة القدم الخلفية من المركز إلى حافة القدم الخلفية | 12 ملم |
ارتفاع مركز رمح | 132 ملم |
دائرة ثقب تركيب شفة | 216 ملم |
شفة الوجه القطر | 260 ملم |
يستخدم T132ECI تبريد TEAO بسرعة هواء لا تقل عن 3 م/ث. حماية IP55 قياسية وقابلة للترقية إلى IP66، والنطاق المحيط القياسي هو -25 درجة مئوية إلى +40 درجة مئوية، مع توفر نماذج مخصصة خارجه.
تم اختيار T132ECI لمهام المروحة والمضخة ذات عزم الدوران العالي والسرعة المنخفضة: مراوح تهوية الماشية الكبيرة، ومراوح التخزين البارد، وتبريد مركز البيانات، والمراوح الصناعية، ومعدات إزالة الغبار، ومضخات المياه. تدعم أبعادها القياسية IEC أيضًا التعديلات التحديثية لمحرك التيار المتردد بإطار IEC 132.
يمكن تخصيص الجهد والسرعة وقطر العمود وترتيب التركيب وطريقة التحكم وطول الكابل ونوع الموصل، مع توفر تصنيع OEM. يمكن تحديد العلامات التجارية للمحامل، ويتم تقديم نماذج مخصصة لدرجات الحرارة المحيطة خارج -25 درجة مئوية إلى +40 درجة مئوية.
نعم. تم دمج محرك الأقراص في مبيت المحرك، لذلك لا يلزم وجود VFD خارجي أو خزانة محرك أو كابل محمي.
تم تصنيف الطراز التمثيلي بـ 35 نيوتن متر على مدى عزم دوران ثابت يتراوح بين 100 و900 دورة في الدقيقة، مع قدرة مقدرة تبلغ 3.3 كيلووات عند 900 دورة في الدقيقة.
نعم. يدعم خرجه منخفض السرعة الذي يبلغ 35 نيوتن متر الاقتران المباشر للدفاعات ذات القطر الكبير، مما يؤدي إلى إزالة علبة التروس أو الحزام من مجموعة المروحة.
يعمل بجهد 360-460 فولت، 50/60 هرتز، ثلاثي الطور.
نعم. تسمح الأبعاد القياسية IEC، والتركيب بالقدم B3، وخيارات الحافة B5/B14 بالاستبدال في مكانه بدون لوحة محول.
وهي تحمل شهادات CE وETL. الضمان هو 12 شهرًا من الاستلام محليًا و18 شهرًا من الشحن للطلبات الخارجية.
