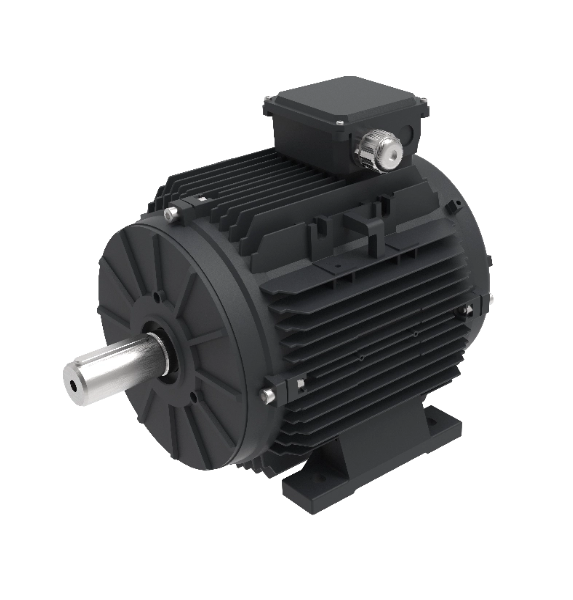

يعد المحرك T132 EC أكبر إطار في خط T Series EC وهو مصمم للتشغيل ذو عزم الدوران العالي والسرعة المنخفضة. يتم تقديم نوعين مختلفين: وحدة 1800 دورة في الدقيقة بمعدل 17.4 نيوتن متر ووحدة 750 دورة في الدقيقة بمعدل 48 نيوتن متر. يقوم الطراز 48 نيوتن متر بتشغيل المراوح ذات القطر الكبير مباشرةً، مما يؤدي إلى إزالة علبة التروس أو محرك الحزام للترتيبات التقليدية وتقليل تآكل الأجزاء. باعتباره محرك EC، يتم تشغيل T132 بواسطة VFD خارجي، لذلك يمكن للمتكاملين مركزية الأجهزة ومشاركة محرك أقراص واحد عبر العديد من المحركات. تصل منصة EC إلى كفاءة IE5+، مع كفاءة المحرك فقط بنسبة 90-96 بالمائة وفقًا للمواصفة IEC 60034-30-1.
غرض | 1800 دورة في الدقيقة البديل | 750 دورة في الدقيقة متغير عزم الدوران العالي |
|---|---|---|
نموذج | T132ECI17F18C2B35RT1 | T132ECI48X07 |
عزم الدوران المقدر | 17.4 نيوتن متر | 48 نيوتن متر |
القوة المقدرة | 3.28 كيلو واط عند 1800 دورة في الدقيقة | 3.7 كيلو واط عند 750 دورة في الدقيقة |
سرعة | ما يصل إلى 1800 دورة في الدقيقة | ما يصل إلى 750 دورة في الدقيقة |
طاقة الإدخال | 360-460 فولت، 50/60 هرتز، ثلاثي الطور | 360-460 فولت، 50/60 هرتز، ثلاثي الطور |
التصنيف الحالي | 5.9 أمبير عند 1800 دورة في الدقيقة | [سيتم تحديده]؛ الرجوع إلى ورقة البيانات |
الكفاءة الإجمالية لنظام الذروة | تقريبا. 90.9% (بما في ذلك خسائر VFD) | تقريبا. 89.3% (بما في ذلك خسائر VFD) |
طريقة التبريد | التهوية القسرية IC416 | IC418، الحد الأدنى لسرعة الهواء 1.5 م/ث |
تصاعد | B34 (لكل رسم؛ يتضمن رمز النموذج B35R، سيتم تأكيده) | معيار B3؛ B5 / B14 اختياري؛ أقدام قابلة للإزالة |
تصنيف الحماية | IP55 (قابل للترقية إلى IP66) | IP55 (قابل للترقية إلى IP66) |
درجة الحرارة المحيطة | -25 درجة مئوية إلى +40 درجة مئوية | -25 درجة مئوية إلى +40 درجة مئوية |
يوفر متغير المحرك T132 EC بسرعة 750 دورة في الدقيقة 48 نيوتن متر ويرتبط مباشرة بمروحة ذات قطر كبير بدون علبة تروس أو ناقل حركة بحزام، مما يزيل نقاط الصيانة والخسائر الميكانيكية.
تصل منصة EC إلى كفاءة IE5+، مع كفاءة المحرك فقط بنسبة 90-96 بالمائة. يتميز متغير 1800 دورة في الدقيقة بكفاءة إجمالية مُقاسة للنظام تبلغ حوالي 90.9 بالمائة، بما في ذلك خسائر VFD، بينما يبلغ متغير 750 دورة في الدقيقة حوالي 89.3 بالمائة عند نقاط التشغيل في الجدول.
مع VFD خارجي، يمكن تشغيل العديد من محركات T132 EC من أجهزة محرك مركزية، مما يدعم التحكم الجماعي في حظيرة الماشية أو مراوح التخزين البارد. يقوم القائمون على التكامل باختيار العلامة التجارية المفضلة لمحرك الأقراص لديهم؛ فريقنا يدعم الاختيار.
تم تصنيف المحرك T132 EC للخدمة المستمرة S1 ويحمل شهادات CE وETL. لا يحتوي تصميم PMSM بدون فرش على مبدل حركة أو فرش، مما يقلل من الصيانة المجدولة في التطبيقات المماثلة.
يستخدم متغير 1800 دورة في الدقيقة تركيب شفة B34 وفقًا لرسم التثبيت؛ يتضمن رمز الطلب الخاص به تعيين B35R، والذي يجب تأكيده عند الطلب. يستخدم الإصدار 750 دورة في الدقيقة تركيب القدم B3، مع خيارات الحافة B5 وB14 والأقدام القابلة للإزالة؛ تدعم السلسلة المجموعة الكاملة لترتيبات IEC.
يحتوي امتداد العمود مقاس 38 مم على مسار مفتاح IEC قياسي، وأبعاد التثبيت تتبع معايير إطار IEC 132. يمكن استبدال محرك التيار المتردد بإطار IEC 132 بدون لوحة محول، بشرط تركيب VFD خارجي. تتوفر رسومات ثنائية وثلاثية الأبعاد عند الطلب.
يستخدم متغير 1800 دورة في الدقيقة التهوية القسرية IC416. يستخدم متغير 750 دورة في الدقيقة تبريد IC418 ويتطلب سرعة هواء لا تقل عن 1.5 م/ث فوق سطح المحرك. يجب على القائمين بالتركيب التحقق من تدفق الهواء عند أدنى سرعة تشغيل.
يتم تطبيق محرك T132 EC في مراوح تهوية الماشية الكبيرة، ومراوح التخزين البارد، وتبريد مركز البيانات، والمراوح الصناعية، ومعدات إزالة الغبار، ومضخات المياه، والتعديلات التحديثية لمحركات التيار المتردد. يناسب متغير 750 دورة في الدقيقة مراوح الدفع المباشر ذات القطر الكبير والسرعة المنخفضة؛ يناسب متغير 1800 دورة في الدقيقة واجبات المروحة والمضخة ذات السرعة القياسية.
يمكن تخصيص الجهد والسرعة وقطر العمود والتركيب وطريقة التحكم وطول الكابل والموصلات، ويتم توفير تصنيع المعدات الأصلية للعملاء الصناعيين وعملاء المؤسسات. تمتد منصة EC حتى 30 كيلو واط. بالنسبة لدرجات الحرارة المحيطة خارج -25 درجة مئوية إلى +40 درجة مئوية، يتوفر نموذج مخصص، ويمكن تحديد العلامات التجارية للمحامل.
لا. يتطلب محرك T132 EC محرك VFD خارجي. يمكن للمحرك المركزي تشغيل محركات T132 EC متعددة، ويدعم فريقنا اختيار محرك الأقراص.
تم تصنيف المحرك T132 EC بسرعة 750 دورة في الدقيقة عند 48 نيوتن متر ويقوم بتشغيل دافعة ذات قطر كبير مباشرة، مما يسمح بإزالة علبة التروس أو محرك الحزام عندما تتطابق متطلبات عزم الدوران والسرعة مع جدول المواصفات.
تم تصنيف متغير 1800 دورة في الدقيقة بـ 17.4 نيوتن متر و3.28 كيلو واط مع تبريد IC416؛ تم تصنيف متغير 750 دورة في الدقيقة بـ 48 نيوتن متر و 3.7 كيلو واط مع تبريد IC418 الذي يتطلب سرعة هواء لا تقل عن 1.5 م / ث.
يحمل المحرك T132 EC شهادات CE وETL وتم تصنيفه للخدمة المستمرة S1. الضمان هو 12 شهرًا من استلام الطلبات المحلية و18 شهرًا من الشحن للطلبات الخارجية.
