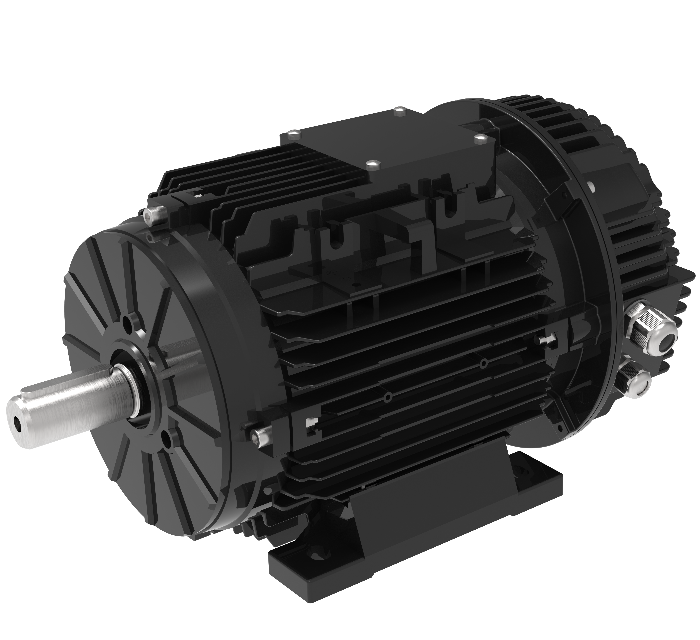

مع وجود محرك الأقراص داخل المحرك، لا يحتاج محرك VFD المتكامل T100ECI إلى VFD خارجي أو خزانة محرك أو كابل محمي: مجموعة كابل واحدة تربط الطاقة والتحكم ومساحة لوحة القطع وخطوات التشغيل. يوفر تصميم PMSM للدوار الداخلي بورون حديد النيوديميوم أو مغناطيس الفريت، وتنظيم عزم الدوران الثابت أكثر من 600-3000 دورة في الدقيقة، وكفاءة الاتحاد الأوروبي IE5 بموجب IEC 60034-30-1، أي ما يعادل الفئة الصينية 1. وتصل منصة ECI إلى ما يصل إلى 5 كيلو واط.
غرض | قيمة |
|---|---|
نطاق الطاقة | 0.63-3.58 كيلووات (إطار IEC 100) |
عزم الدوران المقدر (البديل التمثيلي) | 10 نيوتن متر |
القوة المقدرة (البديل التمثيلي) | 3.14 كيلو واط عند 3000 دورة في الدقيقة |
طاقة الإدخال | 360-460 فولت، 50/60 هرتز، ثلاثي الطور |
نطاق السرعة | 600-3000 دورة في الدقيقة |
كفاءة | ما يصل إلى 91.9% عند 3000 دورة في الدقيقة (الكفاءة الإجمالية للنظام، بما في ذلك خسائر VFD) |
فئة كفاءة الطاقة | IE5 (IEC 60034-30-1) |
تصنيف الحماية | IP55-IP66 |
أوضاع التحكم | مودبوس RS485، 0-10 فولت، PWM |
وظائف الحماية | التيار الزائد، انسداد الدوار، فقدان الطور، ارتفاع درجة الحرارة IPM، بدء تشغيل الرياح العكسية |
درجة الحرارة المحيطة | -25 درجة مئوية إلى +40 درجة مئوية |
تصاعد | ب3، ب14، ب5؛ أقدام قابلة للإزالة؛ جميع أنواع التركيب القياسية IEC مدعومة |
تمديد رمح | القطر 28 ملم، طول العمود 60 ملم |
الشهادة / الضمان | سي / إيتل؛ 12 شهرًا محليًا (18 شهرًا خارجيًا) |
يقوم محرك VFD المتكامل T100ECI بإزالة محرك الأقراص الخارجي والخزانة والكابل المحمي والأسلاك المنفصلة؛ فهو يعمل بعد توصيل الكابل، مما يقلل من تكلفة لوحة القيادة ونقاط الأسلاك في المشروعات متعددة المراوح.
عند 3000 دورة في الدقيقة، يصل محرك T100ECI ECI إلى كفاءة إجمالية للنظام تصل إلى 91.9%، بما في ذلك خسائر VFD - أداء كامل للمحرك والقيادة، وليس رقمًا للمحرك فقط. تم تصنيفه في IE5 ضمن IEC 60034-30-1، وفي مقارنات الشركات المصنعة، يستخدم طاقة أقل بنسبة 15-20% من محركات التيار المتردد IE2/IE3 في واجبات المروحة والمضخة المكافئة.
يقبل محرك الدفع المتكامل T100ECI 0-10 فولت، وPWM، وModbus RS485 لوحدات التحكم في المروحة EC وأنظمة إدارة المباني؛ يتم توصيل العديد من محركات VFD المدمجة T100ECI على حافلة RS485 واحدة للتحكم في المجموعة في بيوت الماشية أو مراكز البيانات.
خمس وظائف تحمي محرك T100ECI ECI: التيار الزائد، وانسداد الدوار، وفقدان الطور، ودرجة الحرارة الزائدة IPM، وبدء تشغيل الرياح العكسية. لا يحتوي التصميم بدون فرش على أجزاء مبدل يمكن ارتداؤها، كما أن واجب S1 مع التهوية القسرية يدعم التشغيل دون انقطاع.
يوفر محرك VFD المتكامل T100ECI قاعدة B3 أو وجه B14 أو حافة B5 مع أقدام قابلة للإزالة. تدعم السلسلة T جميع أنواع تركيب IEC (B3، B30، B14، B5، B34، B35، B14B، B5R)، وتسمح أبعاد IEC 100 باستبدال محرك التيار المتردد في مكانه بدون لوحة محول.

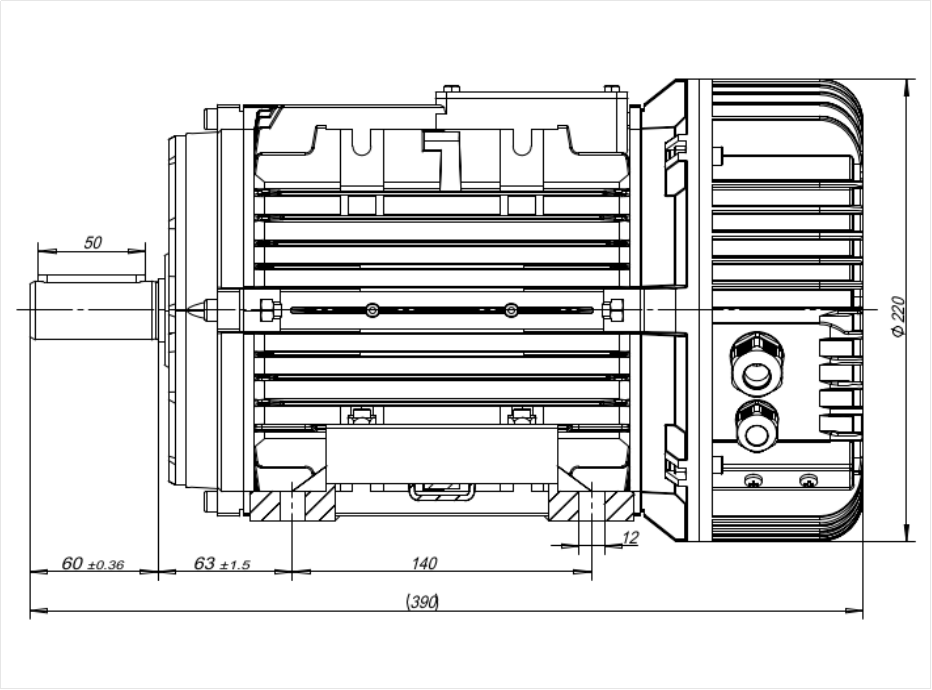

يبلغ قطر امتداد العمود 28 مم وطوله 60 مم مع مفتاح IEC؛ يشير الرسم إلى طول مفتاح يبلغ 50 مم، وطول إجمالي يبلغ حوالي 390 مم، وقطر خلفي يبلغ 220 مم.
البعد | قيمة |
|---|---|
طول المفتاح (وسيلة شرح العمود العلوي) | 50 ملم |
طول تمديد رمح | 60 ±0.36 ملم |
القسم الأمامي | 63 ±1.5 ملم |
قسم المركز بين خطوط مسند المتصاعدة | 140 ملم |
القسم الخلفي | 12 ملم |
الطول الكلي (البعد المرجعي) | (390) ملم |
القطر الخارجي الخلفي | Ø220 ملم |
القيم بالملليمتر. الأرقام الموجودة بين قوسين هي أبعاد مرجعية. يرجى التحقق من الرسم المعتمد ثنائي الأبعاد/ثلاثي الأبعاد قبل التثبيت.
يشتمل كل محرك دفع متكامل T100ECI على طاقة 1.5 متر وكابلات تحكم بطول 1.5 متر، وحماية IP55 (قابلة للترقية إلى IP66)، وتشغيل من -25 درجة مئوية إلى +40 درجة مئوية؛ تتوفر نماذج مخصصة ورسومات ثنائية وثلاثية الأبعاد عند الطلب.
تم تصميم محرك VFD المتكامل T100ECI لأحمال المروحة والمضخة المستمرة: مراوح تهوية الماشية، ومراوح تكييف الهواء المركزية الداخلية والخارجية، وتبريد الخزانات، ومراوح التخزين البارد، وتبريد مركز البيانات، والمراوح الصناعية، ومضخات المياه، ومعدات إزالة الغبار، والتعديلات التحديثية الموفرة للطاقة لمحرك التيار المتردد.
يمكن تخصيص الجهد الكهربي والسرعة وقطر العمود والتركيب ووضع التحكم وطول الكابل والموصلات والعلامة التجارية للمحمل على محرك T100ECI ECI، ويعتبر تصنيع المعدات الأصلية للعلامات التجارية للمعدات أمرًا قياسيًا. يمكن للعملاء الصناعيين إرسال بيانات نقطة العمل إلى فريق ما قبل البيع لدينا؛ تغطي محركات VFD المدمجة T100ECI المخصصة الأجواء الخارجية من -25 درجة مئوية إلى +40 درجة مئوية.
لا. يقوم محرك T100ECI ECI بدمج المحرك داخل الهيكل؛ يتم توصيل كابلات الطاقة والتحكم فقط بالمحرك، بدون محرك خارجي أو كابل محمي.
يعمل متغير الإطار التمثيلي IEC 100 على 360-460 فولت، و50/60 هرتز، ومدخل ثلاثي الطور، ويغطي 0.63-3.58 كيلووات، وينظم ما يزيد عن 600-3000 دورة في الدقيقة؛ الفولتية الأخرى قابلة للتخصيص.
نعم. يدعم محرك الدفع المتكامل T100ECI 0-10 فولت، وPWM، وModbus RS485، وتتتالي محركات T100ECI ECI المتعددة على ناقل RS485 واحد عبر نظام إدارة المبنى أو وحدة التحكم في المروحة.
يحمل محرك VFD المتكامل T100ECI شهادة CE وETL: 12 شهرًا من الاستلام محليًا و18 شهرًا من الشحن للطلبات الخارجية، عبر أوروبا وأمريكا الشمالية وأمريكا الجنوبية وأستراليا.
