ما مقدار الوزن الذي يمكن أن تحمله الأسطوانة الآلية؟

البكرات الآلية هي حجر الزاوية في أنظمة النقل الحديثة ، مما يؤدي إلى تدفق المنتجات بسلاسة في المستودعات وخطوط التصنيع ومراكز التوزيع. ولكن يطرح سؤال واحد غالبًا: ما مقدار الوزن الذي يمكن أن تحمله الأسطوانة الآلية؟
تعتمد الإجابة على عدد من المتغيرات - قطر الرول ، والمواد ، وتكوين العمود ، ونوع المحرك ، وسيناريو التطبيق. في هذه المقالة ، سنقوم بتقسيم قدرة البكرات الآلية في سياقات مختلفة والإجابة على الأسئلة الشائعة حول قدراتها الحاملة.

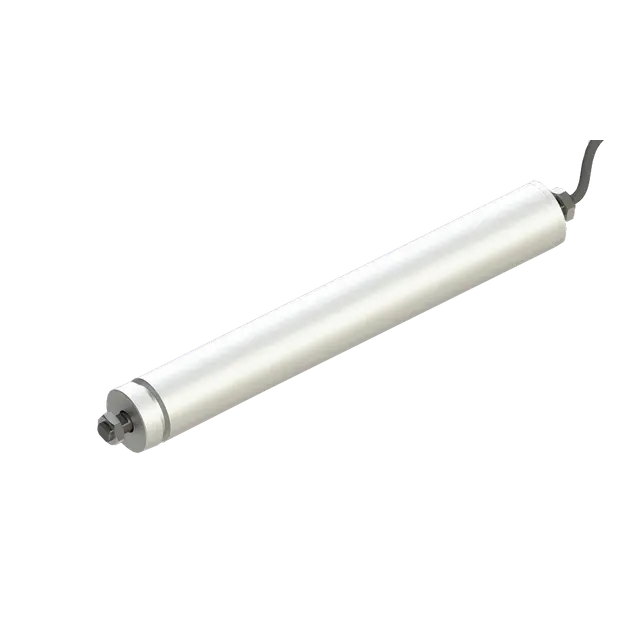

ما هي بكرات الآلية؟

البكرات الآلية ، والمعروفة أحيانًا باسم محركات الأسطوانة أو بكرات تعمل بالطاقة ، هي مكونات الناقل الأسطواني التي تدمج محرك كهربائي داخل الجسم الأسطوري. إنهم يقودون أحزمة أو بكرات النقل مباشرة وغالبًا ما يتم استخدامها في أنظمة معالجة المواد الآلية.

على عكس محركات النقل التقليدية ، فإن البكرات الآلية تقضي على الحاجة إلى المحركات الخارجية أو التروس أو السلاسل. يجعل تصميمها المرفق والمضغوط مثاليًا لتخطيطات النقل الموفرة للمساحة والنظيفة والفعالة.

تم تصميم هذه البكرات لتحريك مجموعة واسعة من المواد - من الطرود الخفيفة الوزن إلى المنصات الضخمة. ولكن ما مقدار الوزن الذي يمكنهم التعامل معه حقًا؟ دعنا نتعمق في العوامل المؤثرة.

العوامل الرئيسية التي تحدد سعة الحمل

عندما يتعلق الأمر بسعة التحميل ، لا يوجد رقم واحد يناسب الجميع للبكرات الآلية . بدلاً من ذلك ، يتم تعريف قدرتها على رفع الوزن من خلال العديد من العوامل الأساسية:

1. قطر الأسطوانة وسمك الجدار

قطر الأسطوانة الأكبر يعني مساحة سطح أكبر وقوة هيكلية ، مما يمكّن الأسطوانة من حمل الأحمال الثقيلة دون تشوه أو توبيخ. تتراوح الأقطار النموذجية من 35 مم إلى 89 ملم ، مع جدران أكثر سمكا توفر مقاومة أعلى للانحناء.

على سبيل المثال ، قد تدعم أسطوانة 50 مم بأمان 30-50 كجم لكل بكرة ، في حين أن الأسطوانة 89 ملم يمكن أن تدعم بسهولة ما يصل إلى 100-150 كجم ، اعتمادًا على الطول والتركيب.

2. العمود والتصميم المحمل

يحدد العمود الداخلي وتجميع المحمل مقدار الحمل المحوري والشعاعي الذي يمكن أن يتحمله الأسطوانة. تضمن محامل الخدمة الشاقة المقترنة بأعمدة صلبة النواة نقل التحميل بشكل أفضل وعمر خدمة أطول في ظل ظروف الضغط العالي.

3. محرك مواصفات المحرك

تؤثر قوة المحرك الداخلي وإخراج عزم الدوران وسرعة الدوران بشكل مباشر على سعة الحمل الديناميكي. يمكن لمحركات عزم الدوران العليا البدء والحفاظ على الحركة حتى تحت الأحمال الثقيلة الثقيلة.

على سبيل المثال ، قد تؤدي الأسطوانة الآلية التي تحتوي على طاقة 24V DC وتصنيف عزم الدوران إلى 2 نانومتر فقط إلى تحريك حزم الضوء ، في حين أن وحدة DC 48 فولت ذات عزم الدوران 10 نانومتر يمكن أن تدعم العناصر الأثقل عبر تمتد الأطوار الأطول.

نطاقات سعة الوزن النموذجية للبكرات الآلية

على الرغم من اختلاف السعة حسب الشركة المصنعة والنموذج ، فإن الجدول التالي يقدم نظرة عامة عامة على النطاقات النموذجية للحمل للبكرات الآلية بناءً على أحجام ومواصفات شائعة:

عزم (	دوران قطر القطر	NM)	سعة تحميل نموذجية لكل بكرة
50 ملم	24V DC	1-2 نانومتر	20-50 كجم
60 ملم	24V/48V	3-5 نانومتر	50-80 كجم
80-89 مم	48V DC	5-10 نانومتر	100-150 كجم

ملاحظة: تفترض هذه الأرقام توزيع الحمل ومواءمة النظام المناسبة. استشر دائمًا أوراق البيانات الفنية وأجر اختبارًا حقيقيًا قبل النشر.

اعتبارات الحمل الثابتة مقابل

يعد فهم الفرق بين الأحمال الثابتة والديناميكية أمرًا بالغ الأهمية لتحديد ملاءمة الأسطوانة.

• يشير الحمل الثابت إلى الوزن المطبق عندما يكون الناقل خاملاً. يمكن أن تدعم البكرات الآلية في كثير من الأحيان زيادة الوزن في الظروف الثابتة.

• الحمل الديناميكي ينطوي على الإجهاد والسلالة عند تشغيل النظام. ويشمل ذلك الجمود وقوى التسارع والاهتزاز - وكل ذلك يقلل من سعة الحمل الفعالة للأسطوانة.

عند حساب حدود الوزن ، يستخدم المهندسون عامل أمان (عادة من 1.5x إلى 2x) لحساب الإجهاد الديناميكي. هذا يضمن أن البكرات تعمل بشكل موثوق تحت الأحمال الذروة والظروف البيئية.

كيفية حساب إجمالي تحميل النظام

إذا كنت تخطط لنظام ناقل مع بكرات آلية ، ففكر في ما يلي عند حساب الحمل الكلي:

1. تحديد أقصى وزن للمنتج: ما هو أثقل عنصر متوقع على الخط؟

2. تحديد عدد البكرات في الاتصال: المزيد من بكرات = توزيع وزن أفضل.

3. توزيع الحمل بالتساوي: يمكن أن يؤدي التحميل غير المتكافئ إلى زيادة في الأسطوانة وفشل مبكر.

4. تحقق من قيود إمدادات الطاقة: تأكد من تطابق بكراتك الآلية لجهد نظام التحكم والقدرة الحالية.

مثال الحساب:

دعنا نقول أن نظامك ينقل الصناديق التي تصل إلى 100 كجم ، وفي أي وقت يدعم كل من 3 بكرات كل قفص.

• الحمل المطلوب لكل بكرة = 100 كجم / 3 = 33.3 كجم

• حدد أسطوانة مصنفة لما لا يقل عن 35-40 كجم (مع الأخذ في الاعتبار القوى الديناميكية وهامش السلامة).

في هذه الحالة ، ستكون أسطوانة 60 مم ، 48 فولت مع عزم الدوران 3-5 نانومتر مناسبة.

الأسئلة المتداولة (الأسئلة الشائعة)

هل يمكنني زيادة تحميل الأسطوانة الآلية مؤقتًا؟

من الناحية الفنية ، نعم - ولكن لا ينصح به . يؤدي التحميل الزائد المتكرر إلى ارتفاع درجة حرارة المحرك ، والارتداء الميكانيكي ، وفشل النظام. تعمل دائمًا ضمن الحدود المقدرة.

كيف أعرف ما إذا كانت الأسطوانة الخاصة بي مثقلة؟

تشمل علامات التحميل الزائد:

• ضوضاء أو اهتزاز غير عادي

• انخفاض سرعة النقل

• ارتفاع درجة حرارة الأسطوانة

• إغلاق محرك متكرر أو تعثر

قم بتثبيت أجهزة الاستشعار لمراقبة الحمل ودرجة الحرارة من أجل السلامة المثلى.

هل تحمل جميع البكرات الآلية نفس الوزن؟

لا. تختلف سعة التحميل على نطاق واسع بناءً على:

• الجهد (24 فولت مقابل 48 فولت)

• تصميم المحرك (فرش مقابل فرشاة)

• المواد (الألومنيوم مقابل الفولاذ المقاوم للصدأ)

• تكوين التثبيت

استشر دائمًا أوراق المواصفات أو التواصل مع مهندس تقني.

ما هي الصيانة المطلوبة؟

البكرات الآلية منخفضة الصيانة ، ولكن الشيكات الدورية ضرورية:

• أسطح الأسطوانة النظيفة لمنع تراكم الحطام

• فحص الموصلات وأسلاك الطاقة

• تحقق من الحالات الشاذة للحرارة أو الاهتزاز

التطبيقات التي تتطلب سعة تحميل عالية

يتم استخدام البكرات الآلية عبر الصناعات ، ولكن عادة ما تشمل التطبيقات ذات الوزن المرتفع:

• ناقلات البليت: حيث تتجاوز العناصر 100 كجم لكل وحدة

• خطوط تجميع السيارات: التعامل مع الأجزاء المعدنية الضخمة

• مراكز الوفاء بالتجارة الإلكترونية: حيث تختلف أوزان الحزمة بشكل كبير

• توزيع الأغذية والمشروبات: للصناديق الثقيلة أو الطبول

في هذه البيئات ، يعد اختيار الأسطوانة الصحيحة أمرًا ضروريًا لتجنب التوقف وضمان السلامة.

خاتمة

لذا ، ما مقدار الوزن الذي يمكن أن تحمله الأسطوانة الآلية؟ اعتمادًا على تصميمه ، في أي مكان من 20 كجم إلى 150 كجم لكل بكرة . لكن الرقم الدقيق يعتمد على معلمات تصميم متعددة مثل حجم الأسطوانة ، وطاقة المحرك ، وتكوين العمود ، والتطبيق.

لضمان الموثوقية على المدى الطويل ، دائمًا:

• استخدم حسابات التحميل الصحيحة

• حساب القوى الديناميكية

• اختر بكرات مصنفة بهامش أمان كافٍ

• رصد علامات الإجهاد أو الحمل الزائد

في عالم أتمتة الناقل ، فإن اختيار الأسطوانة المحرك المناسبة لا يتعلق فقط بالمواصفات - إنه يتعلق بفهم سياق النظام الكامل. عند مطابقة بشكل صحيح ، تدفع هذه المكونات القوية كفاءة ، وتقلل من الضوضاء ، ودعم تدفق المواد الآمنة والسلاسة في أي صناعة تقريبًا.
