كيف يعمل المحرك الخطي

مقدمة

إذا تخيلت محركًا كهربائيًا تقليديًا يتم 'فتحه' ووضعه بشكل مسطح على طاولة، فلديك النموذج المفاهيمي الأساسي للمحرك الخطي. على عكس المحركات الدوارة التقليدية التي تستخدم التروس أو الأحزمة أو براغي الرصاص لتحويل الحركة الدائرية إلى حركة في خط مستقيم، فإن هذه التقنية تولد الحركة مباشرة في خط. إنه يغير قواعد اللعبة في مجال الأتمتة الصناعية، حيث يوفر مستوى من السرعة العالية والدقة العالية التي لا يمكن للروابط الميكانيكية أن تضاهيها.

في هذا الدليل، سنكشف طبقات النظرية الكهرومغناطيسية لشرح كيفية عمل المحرك الخطي بالضبط. سنستكشف التفاعل بين مسار المغناطيس الدائم والملف المتحرك، والاختلافات بين تصميمات Ironcore وIronless، ولماذا أصبحت هذه التقنية المعيارية هي المعيار للتصنيع في القرن الحادي والعشرين. من خلال فهم فيزياء الدفع المباشر، يمكنك تقييم ما إذا كان هذا هو الحل المناسب لمشروعك التالي عالي الأداء.

الفيزياء الأساسية: قوة لورنتز والجذب الكهرومغناطيسي

تعتمد العملية الأساسية للمحرك الخطي على قانون قوة لورنتز. ينص هذا المبدأ على أنه عندما يمر تيار كهربائي عبر سلك موضوع داخل مجال مغناطيسي، تؤثر قوة على هذا السلك. في المحرك الدوار، تخلق هذه القوة عزم الدوران؛ وفي حالتنا، فإنه يخلق 'الدفع'.

تفاعل المكونات

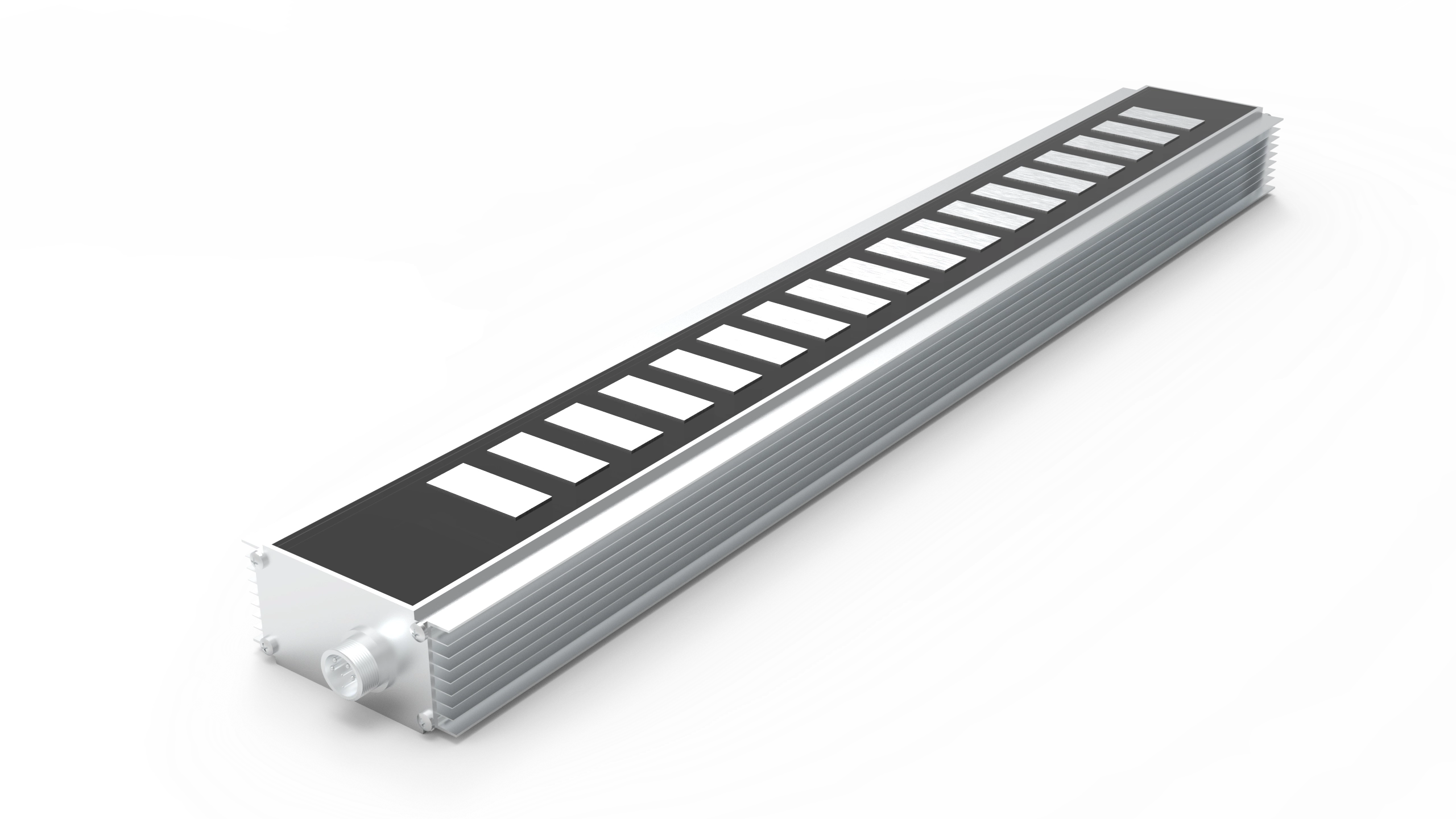

يتكون المحرك الخطي من جزأين أساسيين: 'القوة' (التي تحتوي على ملفات المحرك) و'الجزء الثابت' أو المسار المغناطيسي (الذي يحتوي على سلسلة من وحدات المغناطيس الدائم). عندما نقوم بتنشيط الملفات الموجودة في القوة باستخدام تيار متردد ثلاثي الطور، فإنه يولد مجالًا مغناطيسيًا متحركًا. يتفاعل هذا المجال مع مسار المغناطيس الدائم الثابت، مما يدفع القوة للأمام أو للخلف.

كفاءة الدفع المباشر

نظرًا لعدم وجود محولات ميكانيكية مثل البراغي الكروية، فإن الطاقة تذهب مباشرة إلى تحريك الحمل. ويعني نقص الاتصال هذا عدم وجود 'رد فعل عنيف' أو احتكاك من التروس. بالنسبة للتطبيقات الصناعية التي تتطلب دقة عالية، يتيح هذا الاقتران المباشر للنظام تحقيق دقة دون الميكرون التي تظل ثابتة على مدى ملايين الدورات. إنها أنقى طريقة لتحويل الكهرباء إلى حركة.

فك رموز Ironcore مقابل تصميمات المحركات الخطية الخالية من الحديد

ليست كل التطبيقات الصناعية لها نفس المتطلبات. يختار المهندسون عمومًا بين بنائين فيزيائيين رئيسيين: Ironcore وIronless. كلاهما يستخدم نفس المبادئ الكهرومغناطيسية ولكنهما يختلفان في كيفية إدارة التدفق المغناطيسي.

ميزة أيرونكور

يتميز بملفات المحرك الخطي Ironcore ملفوفة حول صفائح فولاذية من السيليكون ('القلب'). وجود الحديد يزيد بشكل كبير من التدفق المغناطيسي، والذي يترجم إلى قوى دفع أعلى بكثير. إذا كنت بحاجة إلى نقل أحمال ثقيلة بسرعة عالية، فهذا هو التصميم المناسب لك. ومع ذلك، فإن الحديد أيضًا يخلق 'التسنن' - وهو اهتزاز طفيف أثناء مرور القلب فوق المغناطيس.

البديل الخالي من الحديد

يقوم المحرك الخطي الخالي من الحديد بإزالة قلب الفولاذ بالكامل، واستبداله بملف مغلف بالإيبوكسي. وهذا يزيل الترس، مما يجعل الحركة سلسة بشكل لا يصدق. هذه هي الاختيار المفضل لمهام المسح أو الفحص عالية الدقة. في حين أنها توفر قوة إجمالية أقل من أبناء عمومتها ذوي الحديد الثقيل، فإن طبيعتها 'خفيفة الوزن' تسمح بالتسارع الشديد.

ميزة	أيرونكور	لا حديد
قوة الدفع	عالية جدًا	معتدل
الترس	الحاضر (يتطلب تعويض البرمجيات)	صفر
تبديد الحرارة	ممتاز (عبر النواة)	معتدل
دقة	عالي	فائقة الارتفاع
طلب	التصنيع باستخدام الحاسب الآلي الثقيلة، بالقطع	أشباه الموصلات الطبية

دور مسار المغناطيس الدائم والقياس المعياري

'الجزء الثابت' للمحرك الخطي هو في الأساس سكة طويلة من المغناطيس. تستخدم معظم الأنظمة الحديثة ترتيبًا مغناطيسيًا دائمًا (غالبًا النيوديميوم) لتوفير مجال مغناطيسي قوي وثابت. واحدة من أهم مزايا هذا الإعداد هي طبيعته المعيارية.

أطوال السفر اللانهائية

نظرًا لأن المسار يتكون من أجزاء فردية، فيمكننا ربطها معًا لإنشاء مسار بأي طول تقريبًا. على عكس اللولب الكروي، الذي يبدأ في الخفقان أو الاهتزاز إذا زاد طوله، يحافظ المحرك الخطي على دقته العالية سواء كان طول المسار 10 سم أو 30 مترًا. نحن ببساطة نضيف المزيد من أقسام المغناطيس المعيارية للوصول إلى المسافة المطلوبة.

الترتيبات المغناطيسية

غالبًا ما يستخدم المصنعون 'Halbach Array' لمسار المغناطيس الدائم. يعمل هذا الترتيب المحدد للمغناطيس على تعزيز المجال المغناطيسي على 'الجانب العامل' للمحرك بينما يلغي المجال المغناطيسي على الجانب الخلفي تقريبًا. يؤدي هذا إلى زيادة كفاءة المحرك الخطي، مما يضمن أن كل أمبير من التيار يساهم في تحريك الحمل بدلاً من إهدار الطاقة كحرارة.

كيف يتم تحقيق الدقة العالية: ردود الفعل والتحكم

المحرك الخطي هو نظام 'مفتوح'؛ فهو لا يعرف بطبيعته مكانه. لتحقيق دقة عالية، يجب إقرانه بجهاز تشفير خطي عالي الدقة. حلقة ردود الفعل هذه هي ما يجعل التكنولوجيا قوية جدًا بالنسبة للروبوتات الصناعية.

أهمية حلقة ردود الفعل

إغلاق الحلقة في الوقت الحقيقي

يقوم برنامج التشفير 'بمراقبة' موضع المؤثر ويرسل تلك البيانات مرة أخرى إلى وحدة التحكم في محرك الأقراص آلاف المرات في الثانية. إذا اكتشف النظام انحرافًا ولو بسيطًا عن المسار المخطط، فإنه يقوم بضبط التيار في الملفات على الفور لتصحيحه. وهذا يسمح للمحرك الخطي بالحفاظ على موضعه بصلابة لا تصدق، ومقاومة القوى الخارجية أو الاهتزازات التي من شأنها أن تدمر جودة عملية التصنيع الدقيقة.

التقليل من التمدد الحراري

الحرارة هي عدو الدقة العالية. نظرًا لأن المحرك الخطي غالبًا ما يتم دمجه مباشرةً في إطار الماكينة، فيجب علينا إدارة الطاقة الحرارية. تشتمل الأنظمة المتميزة غالبًا على قنوات تبريد متكاملة. من خلال الحفاظ على المحرك في درجة حرارة ثابتة، فإننا نمنع أجزاء الماكينة من التمدد، الأمر الذي قد يتسبب في انحراف الموضع 'المحسوب' بمرور الوقت.

السرعة والتسارع: كسر الحدود الميكانيكية

في الأنظمة الميكانيكية التقليدية، غالبًا ما تكون السرعة العالية محدودة بالخصائص الفيزيائية للمسمار أو الحزام. إذا قمت بتدوير الكرة اللولبية بسرعة كبيرة، فسوف تهتز وتفشل في النهاية. لا يوجد حد للسرعة للمحرك الخطي لأنه لا يوجد اتصال مادي بين الأجزاء المتحركة.

الوصول إلى المعايير الصناعية

من الشائع أن تصل سرعة والأهم من ذلك، أنه يمكنهم تحقيق تسارع يصل إلى 10G أو أعلى. تعمل هذه 'السرعة' على تقليل 'مدة البقاء' بين العمليات في المصنع، مما يزيد بشكل كبير من إجمالي الأجزاء المنتجة في الساعة. المحرك الخطي الصناعي إلى أكثر من 10 أمتار في الثانية.

عدم الاتصال طول العمر

نظرًا لأن القوة 'تطفو' حرفيًا فوق مسار المغناطيس الدائم (مفصولة بفجوة هوائية صغيرة)، فلا يوجد أي تآكل أو تمزق. عدم وجود احتكاك يعني عدم وجود غبار، مما يجعل المحرك الخطي مثاليًا لبيئات غرف الأبحاث مثل تصنيع أشباه الموصلات. يمكن أن يعمل بسرعة عالية على مدار الساعة طوال أيام الأسبوع دون أي صيانة تقريبًا، على عكس الأحزمة التي تمتد أو البراغي التي تحتاج إلى تشحيم مستمر.

التطبيقات: حيث يضيء المحرك الخطي

معرفة كيفية عمله تساعد في تحديد المكان الذي ينتمي إليه. اليوم، يعد المحرك الخطي العمود الفقري للعديد من الصناعات ذات التقنية العالية حيث لا يكون 'جيد بما فيه الكفاية' خيارًا.

أشباه الموصلات والإلكترونيات

في عالم الرقائق الدقيقة، الدقة العالية هي كل شيء. تُستخدم المراحل الحركية الخطية لتحريك الرقاقات تحت عوارض الطباعة الحجرية. تضمن الحركة السلسة والخالية من التروس للتصميم الخالي من الحديد وضع الدوائر المقاسة بالنانومتر بشكل مثالي في كل مرة.

الآلات الصناعية واسعة النطاق

بالنسبة لطاولات القطع بالليزر أو نفث الماء، فإن المحرك الخطي Modular Ironcore هو الملك. إنه يوفر الدفع العالي اللازم لتحريك رأس القطع الثقيل بسرعة عالية عبر سطح عمل كبير. تعد القدرة على إنشاء مسار معياري بطول 20 مترًا دون فقدان الدقة ميزة لا يمكن أن توفرها أي تقنية محرك أخرى.

الأداء المقارن: المحركات الخطية مقابل المحركات الميكانيكية

غالبًا ما يقارن مسؤولو ومهندسو المشتريات المحرك الخطي بالبراغي الكروية التقليدية أو أنظمة الجريدة المسننة والترس. في حين أن التكلفة الأولية للمحرك الخطي أعلى، فإن 'التكلفة الإجمالية للملكية' غالبًا ما تحكي قصة مختلفة.

متري	الكرة اللولبية	الرف والجناح	محرك خطي
السرعة القصوى	منخفض/متوسط	واسطة	سرعة عالية
دقة	جيد	معتدل	دقة عالية
رد فعل عنيف	نعم	نعم	صفر
يرتدي	عالي	واسطة	لا أحد
أقصى طول	محدود	عالي	غير محدود (وحدات)

يفوز المحرك الخطي بكل مقاييس الأداء تقريبًا. المقايضة الوحيدة هي تعقيد إلكترونيات التحكم والسعر الأولي لمادة المغناطيس الدائم. ومع ذلك، عند حساب زيادة سرعة الإنتاج وانخفاض الصيانة، يكون عائد الاستثمار واضحًا جدًا عادةً.

تحديات التثبيت والتكامل

يتطلب تنفيذ المحرك الخطي عقلية مختلفة عن الميكانيكا التقليدية. نظرًا لأن القوى المغناطيسية قوية جدًا، يجب أن يكون إطار الآلة صلبًا بشكل لا يصدق.

إدارة الجذب المغناطيسي

في إعداد Ironcore، يمكن أن تكون قوة الجذب بين القوة والمغناطيس أكبر بعدة مرات من قوة الدفع الفعلية. وهذا يضع حمولة هائلة على المحامل الخطية. يعرف المصمم الخبير أنه يجب عليه اختيار محامل من الدرجة الصناعية يمكنها التعامل مع هذا السحب 'للأسفل' مع السماح بالحركة عالية السرعة.

السلامة والنظافة

نظرًا لأن المسار يتكون من مجموعة مغناطيس دائم قوية، فإنه سيجذب أي جزيئات فولاذية سائبة في ورشة العمل. يمكن أن يؤدي ذلك إلى 'الطحن' إذا دخلت نشارة معدنية في فجوة الهواء. تستخدم معظم التركيبات الصناعية منفاخًا أو أغطية واقية للحفاظ على المسار نظيفًا، مما يضمن استمرار المحرك الخطي في العمل بأعلى كفاءة طوال عمره الافتراضي.

خاتمة

يمثل المحرك الخطي قمة تكنولوجيا التحكم في الحركة. من خلال التخلص من ناقل الحركة الميكانيكي والاستفادة من التفاعل المباشر للمجالات المغناطيسية، فإنها تحقق توازنًا بين السرعة العالية والدقة العالية وطول العمر الذي كان يُعتقد في السابق أنه مستحيل. سواء اخترت تصميم Ironcore للحصول على الطاقة الأولية أو إصدار Ironless للمهام السلسة والدقيقة، فإن فهم هذه المبادئ يضمن أنه يمكنك الاستفادة من الإمكانات الكاملة لهذه القوة المعيارية.

التعليمات

س1: هل تشغيل المحرك الخطي أكثر تكلفة من المحرك الدوار؟

فيما يتعلق بالكهرباء النقية، فهي فعالة للغاية لأنها تقضي على الخسائر الميكانيكية. ومع ذلك، فإن سعر الشراء الأولي أعلى بسبب تكلفة المسار المغناطيسي الدائم. تجد معظم الشركات أن زيادة سرعة الإنتاج تعوض الفارق بسرعة.

س2: هل يمكن استخدام المحرك الخطي للتطبيقات الرأسية؟

نعم، ولكنها تتطلب 'موازنة' أو فرامل. نظرًا لعدم وجود احتكاك أو 'ثبات' ميكانيكي، فسوف تسقط القوة في حالة فقدان الطاقة. يستخدم المهندسون عادةً أسطوانة هوائية أو زنبرك لتعويض وزن الحمولة.

س3: هل يولد المحرك الخطي الكثير من الحرارة؟

جميع المحركات الكهربائية تولد الحرارة. نظرًا لأن المحرك الخطي غالبًا ما يكون مدمجًا ويحمل الحمل مباشرة، فإننا نوصي عادةً بالتبريد السائل للدورات الصناعية الثقيلة للحفاظ على الدقة العالية.
