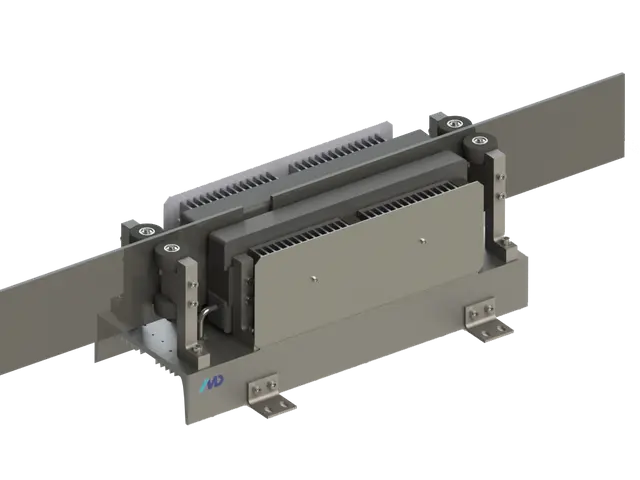

تخيل محركًا دوارًا تقليديًا. إنه يدور عمودًا، الأمر الذي يتطلب بعد ذلك أحزمة أو تروسًا أو براغي الرصاص لتحويل تلك الحركة الدائرية إلى حركة خط مستقيم. الآن، تخيل 'فتح' ذلك المحرك. يصبح الجزء الثابت مسارًا مسطحًا، ويتحول الجزء الدوار إلى عربة تنزلق فوقه. هذا هو الجوهر الأساسي للمحرك الخطي.
لقد تحول العالم الصناعي نحو هذه التكنولوجيا لأنها تقضي على الاحتكاك الميكانيكي ورد الفعل العكسي. عندما نسأل 'كيف يعمل'، فإننا ننظر إلى نظام الدفع المباشر الذي يستخدم القوى الكهرومغناطيسية لتحقيق سرعة عالية ودقة عالية في وقت واحد. في هذا الدليل، سنزيل التعقيد لنوضح لك بالضبط كيف تتفاعل المجالات المغناطيسية لتحريك الأحمال بكفاءة مذهلة. سواء كنت تنظر إلى متغير Ironcore أو Ironless، فإن فهم الفيزياء وراء المحرك الخطي هو الخطوة الأولى نحو تحسين استراتيجية التشغيل الآلي لديك.
لفهم كيفية عمل المحرك الخطي، يجب عليك أولا تصور هندسته. في المحرك القياسي، 'يطارد' المجال المغناطيسي نفسه في شكل دائرة. في المحرك الخطي، يتحرك هذا المجال في خط مستقيم. ويتكون من جزأين أساسيين: 'القوة' (الجزء الذي يتحرك، والذي يحتوي على الملفات) و'الطريق المغناطيسي' (المسار الثابت).
ولأنه نظام دفع مباشر، فهو لا يحتاج إلى وسيط. تستخدم الأنظمة التقليدية لولبًا كرويًا أو حزامًا. تتآكل هذه الأجزاء وتمتد وتضيف 'انحدارًا' إلى الحركة. يعمل المحرك الخطي من خلال تطبيق القوة مباشرة على الحمل. هذا النقص في الاتصال الميكانيكي يعني أن الشيء الوحيد الذي يلامس المسار هو الهواء أو مجموعة من المحامل الخطية عالية الجودة. بالنسبة للتطبيقات الصناعية، يُترجم هذا إلى عدم حدوث أي رد فعل عكسي وتقليل تكاليف الصيانة بشكل كبير.
وهي تعمل على مبدأ قوة لورنتز. عندما يمر تيار كهربائي عبر الملفات الموجودة في المحول، فإنه يخلق مجالًا مغناطيسيًا. يتفاعل هذا الحقل مع مسار المغناطيس الدائم. القوة الناتجة تدفع القوة على طول المسار. ومن خلال تغيير تردد ومرحلة التيار، فإننا نتحكم بدقة في مدى سرعة التيار وأين يتوقف. وهذا هو السبب الأساسي وراء تحقيق هذه الدقة العالية.
لا يمكن للمحرك الخطي أن يعمل في الفراغ؛ فهو يتطلب 'عقلًا' أو محركًا متطورًا. في حين أن المغناطيس والملفات توفر العضلات، فإن وحدة التحكم توفر التوقيت. لتحريك القوة، يجب على محرك الأقراص تبديل التيار في الملفات في الدقيقة الدقيقة الصحيحة تمامًا.
يحتاج محرك الأقراص إلى معرفة الموقع الدقيق للقوة بالنسبة للمغناطيس. نحن نسمي هذا 'التخفيف'. تستخدم معظم الأنظمة عالية الدقة أداة تشفير خطية - وهي مسطرة رقمية تخبر محرك الأقراص بالضبط بمكان وجود المحرك ضمن ميكرونات. أثناء تحرك القوة، يقوم المحرك بتبديل قطبية المجالات الكهرومغناطيسية إما لسحب القوة نحو المغناطيس التالي أو دفعها بعيدًا عن المغناطيس الأخير.
نظرًا لعدم وجود قصور ذاتي من الأعمدة الدوارة أو البراغي الثقيلة، يمكن للمحرك الخطي أن يتسارع بمعدلات من شأنها أن تكسر الحزام التقليدي. غالبًا ما نرى تسارعات تتجاوز 5G أو 10G في تجميع الإلكترونيات الصناعية. لإدارة ذلك، يستخدم محرك الأقراص خوارزميات معقدة لضمان أن الحركة عالية السرعة لا تؤدي إلى تجاوز السرعة. فهو يوازن بين القوة والكبح للحفاظ على الحركة سلسة ويمكن التنبؤ بها.
تعتمد كيفية عمل المحرك الخطي بشكل كبير على بنيته الداخلية. يختار المهندسون بين تصميمات Ironcore و Ironless بناءً على وزن الحمولة وسلاسة الحركة المطلوبة.
يقوم إصدار Ironcore بتغليف الملفات النحاسية حول مجموعة من الصفائح الحديدية (القلب). يساعد هذا الحديد على تركيز التدفق المغناطيسي، مما يخلق 'سحبًا' مغناطيسيًا أقوى بكثير. نظرًا لأن الحديد موصل رائع للمجالات المغناطيسية، فإن هذه المحركات مثالية لمهام الرفع الثقيلة الصناعية، مثل التصنيع باستخدام الحاسب الآلي أو التعامل مع المواد على نطاق واسع.
التحدي الرئيسي الذي يواجه المحرك الخطي Ironcore هو ظاهرة تسمى 'التسنن'. نظرًا لأن القلب الحديدي ينجذب بشكل طبيعي إلى مسار المغناطيس الدائم حتى عندما تكون الطاقة متوقفة، يمكن أن يشعر المحرك 'بالشق' أثناء تحركه. لحل هذه المشكلة، يستخدم الخبراء مغناطيسات 'منحرفة' أو تعويضات برمجية متقدمة لضمان بقاء الحركة ثابتة. إنها الخيار الأمثل عندما تحتاج إلى حل متين وعالي القوة.
في المحرك الخطي الخالي من الحديد، يتم تغليف الملفات في راتنجات إيبوكسي بدون قلب حديدي. وهذا يجعل القوة أخف بكثير، مما يسمح بالتسارع الشديد. لأنه لا يوجد حديد، لا يوجد أي تروس. الحركة سلسة كالحرير، وهو أمر حيوي لمسح أشباه الموصلات أو التصوير الطبي حيث يكون حتى الاهتزاز الصغير فاشلاً.
إحدى المقايضة هي الحرارة. بدون القلب الحديدي الذي يعمل بمثابة 'بالوعة حرارية'، يمكن أن تصبح الملفات النحاسية ساخنة أثناء دورات الخدمة العالية. ومع ذلك، فإن تصميمها المعياري غالبًا ما يسمح بزعانف تبريد متكاملة أو مسارات تبريد الهواء. إذا كان هدفك هو تحقيق أعلى دقة ممكنة دون أي جذب مغناطيسي بين القوة والمسار، فإن النموذج الذي لا يحتوي على حديد هو الفائز.
'الطريق المغناطيسي' هو الجزء الثابت من المحرك. وهو عبارة عن صف من وحدات المغناطيس الدائم عالية القوة مرتبة بأقطاب متناوبة (شمال - جنوب - شمال - جنوب). تحدد جودة هذه المغناطيسات بشكل مباشر كيفية عمل المحرك الخطي تحت الحمل.
''الملعب'' هو المسافة بين مركز مغناطيسين متجاورين. عادةً ما تسمح درجة الصوت الأصغر بدقة أعلى ولكنها قد تحد من القوة القصوى. تستخدم معظم المسارات الصناعية مغناطيس النيوديميوم (NdFeB) لأنها توفر أعلى كثافة للطاقة المغناطيسية. وهذا يضمن بقاء المحرك مضغوطًا بينما يظل قادرًا على دفع الأوزان الثقيلة بسرعة عالية.
أحد أفضل أجزاء هذه التكنولوجيا هو أنها معيارية. يمكنك ربط مسارات مغناطيسية متعددة معًا لإنشاء مسافة سفر تبلغ عشرة أمتار أو أكثر. نظرًا لأن جهاز Forcer لا يلزم أن يكون متصلاً فعليًا بمسمار، فإن طول 'الشوط' يقتصر فقط على عدد المسارات المغناطيسية التي تريد تثبيتها. هذه المرونة تجعلها مفضلة للنقل لمسافات طويلة في المستودعات الآلية.
نظرًا لأن المحرك الخطي يعمل عن طريق تمرير تيارات عالية عبر ملفات نحاسية، فإنه يولد الحرارة. في المحرك الدوار، عادةً ما تعمل المروحة الموجودة على العمود على تبريد النظام. في النظام الخطي، يجب أن نكون أكثر إبداعًا للحفاظ على الدقة العالية.
تؤدي الحرارة إلى تمدد المواد. في بيئة عالية الدقة، يمكن أن يؤدي توسع بضعة ميكرونات فقط إلى التخلص من محاذاة الليزر أو المستشعر. هذا هو السبب في أن العديد من إعدادات المحركات الخطية الصناعية تشتمل على أجهزة استشعار حرارية تتحدث مباشرة إلى محرك الأقراص. إذا أصبح المحرك ساخنًا جدًا، يقوم محرك الأقراص بتخفيض الطاقة أو تشغيل نظام تبريد خارجي.
تبريد الهواء: الأفضل للمحركات الخفيفة التي لا تحتوي على حديد.
تبريد الماء: يستخدم لمحركات Ironcore في الآلات الثقيلة للحفاظ على درجة الحرارة ثابتة.
الأحواض السلبية: سحب الألمنيوم المعياري الذي يسحب الحرارة بعيدًا عن الملفات.
يضمن الحفاظ على الاستقرار الحراري أن مسار المغناطيس الدائم لا يفقد قوته المغناطيسية بمرور الوقت، وهو ما يمكن أن يحدث إذا تعرض المغناطيس لحرارة شديدة (أعلى من درجة حرارة كوري).
إن فهم كيفية عمل المحرك الخطي يساعدنا في معرفة سبب استبداله للتقنيات القديمة في قطاعات محددة. لا يقتصر الأمر على التحرك بسرعة فحسب؛ يتعلق الأمر بالقيام بذلك بمستوى من التكرار لا تستطيع الأنظمة الميكانيكية لمسه.
وفي هذا المجال، تصبح المكونات أصغر كل عام. لالتقاط شريحة أصغر من حبة السكر ووضعها، تحتاج إلى محرك خطي عالي الدقة. يعد التصميم الخالي من الحديد مثاليًا هنا لأن افتقاره إلى التروس يضمن عدم اهتزاز الشريحة أثناء النقل.
تتطلب الطابعات كبيرة الحجم محركًا خطيًا معياريًا لتحريك رأس الطباعة عبر جسر عريض. تسمح السرعة العالية بإنتاج أسرع، بينما تضمن ردود فعل التشفير وصول كل قطرة حبر إلى المكان الصحيح تمامًا. وعلى عكس الأحزمة، لن يتمدد المحرك بمرور الوقت، لذا تظل جودة الطباعة كما هي من اليوم الأول إلى العام الخامس.
| ميزة | نظام الكرة اللولبية | محرك خطي |
| سرعة | معتدل | سرعة عالية |
| دقة | يتحلل مع مرور الوقت | يحافظ على الدقة العالية |
| صيانة | يتطلب التزييت المتكرر | ما يقرب من الصفر |
| رد فعل عنيف | شائع | لا شيء (محرك مباشر) |
| طول السفر | محدودة عن طريق الترهل المسمار | وحدات (غير محدودة) |
أحد العوامل الرئيسية في كيفية عمل المحرك الخطي داخل آلة أكبر هو طبيعته المعيارية. يمكن للمهندسين 'مزج المكونات ومطابقتها' لتناسب المساحة المحددة ومتطلبات القوة لمشروعهم.
يمكنك استخدام العديد من أدوات القوة على مسار مغناطيسي دائم واحد. وهذا يسمح لجزئين مختلفين من الآلة بالتحرك بشكل مستقل على نفس المحور. في النظام التقليدي، ستحتاج إلى مجموعتين منفصلتين من القضبان ومسمارين كرويين منفصلين، مما يؤدي إلى مضاعفة المساحة المطلوبة. تعد هذه القدرة ميزة هائلة في التصميمات الصناعية الحديثة والمدمجة.
نظرًا لأن المسار مصنوع من أقسام معيارية، يمكنك البدء بضربة قصيرة للنموذج الأولي وتوسيعها بسهولة لآلة جاهزة للإنتاج. وهذا يقلل من المخاطر بالنسبة للمطورين. ليس عليهم شراء برغي ضخم ومكلف للاختبار؛ يقومون فقط بإضافة متر آخر من المغناطيس عندما يصبحون جاهزين.
على الرغم من أن المحرك الخطي يعمل بأجزاء متحركة قليلة جدًا، إلا أنه ليس منيعًا. للتأكد من أنه يظل جزءًا عالي الجودة من المصنع الخاص بك، يجب عليك مراقبة مشكلات محددة.
يشبه مسار المغناطيس الدائم مغناطيسًا عملاقًا لنشارة المعادن. إذا كانت جهازك يقوم بقطع الفولاذ، فسوف تطير تلك الرقائق نحو المغناطيس. تستخدم معظم الإعدادات الصناعية منفاخًا أو أغطية 'تلسكوبية' للحفاظ على نظافة المسار. إذا وصل الحطام بين القوة والمغناطيس، فقد يتسبب ذلك في حدوث خدوش أو حتى ازدحام كارثي.
يتحرك القوة، مما يعني أن كابلات الطاقة والتغذية المرتدة يجب أن تتحرك معها. في التطبيقات عالية السرعة، تنثني هذه الكابلات ملايين المرات. يعد استخدام 'سلسلة السحب' عالية المرونة أمرًا ضروريًا. في حالة انقطاع الكابل، يتوقف المحرك الخطي عن العمل على الفور. غالبًا ما تستخدم الأنظمة المتطورة نقل الطاقة لاسلكيًا أو بدون اتصال، ولكن بالنسبة لمعظم الأشخاص، يعد نظام إدارة الكابلات المتين هو المفتاح لعمر افتراضي طويل.
يمثل المحرك الخطي قمة التحكم في الحركة الحديثة. من خلال القضاء على 'الضوضاء' الميكانيكية للتروس والمسامير، فإنه يسمح للآلات الصناعية بالعمل بمستوى من السرعة العالية والدقة العالية التي كانت تعتبر مستحيلة في السابق. سواء اخترت Ironcore لطاقته الخام أو Ironless لحركته الناعمة كالزجاج، فإن مفهوم المحرك 'غير الملفوف' يوفر حلاً معياريًا ودائمًا لمستقبل الأتمتة. إن فهم التفاعل بين مسار المغناطيس الدائم والقوة الكهرومغناطيسية هو سر إطلاق العنان للكفاءة الحقيقية.
س 1: هل المحرك الخطي أغلى من اللولب الكروي؟
في البداية، نعم. تكلفة المغناطيس ومحركات الأقراص المتطورة أعلى. ومع ذلك، عندما تأخذ في الاعتبار قلة الصيانة، والإنتاجية الأعلى من السرعة العالية، والدقة العالية على المدى الطويل، فإن التكلفة الإجمالية للملكية (TCO) غالبًا ما تكون أقل بالنسبة للمحرك الخطي.
س2: هل يمكنني استخدامه في التطبيق الرأسي؟
نعم، ولكنك بحاجة إلى 'موازنة' أو فرامل. نظرًا لعدم وجود احتكاك لتثبيت القوة في مكانها، فسوف تنخفض عند انقطاع التيار الكهربائي. تستخدم معظم المراحل العمودية الصناعية زنبركًا هوائيًا أو فرامل ميكانيكية للتعامل مع ذلك.
س3: كيف أختار بين Ironcore وIronless؟
إذا كنت بحاجة إلى نقل أحمال ثقيلة (أكثر من 50 كجم) ويمكنك تحمل القليل من الترس، فاستخدم Ironcore. إذا كنت بحاجة إلى تسارع شديد وحركة سلسة تمامًا للأحمال الخفيفة، فإن Ironless هو الخيار الأفضل.
