التطبيقات الشائعة للبكرات الآلية ذات التيار المتردد في خطوط النقل الصناعية

يتطلب تحديث أنظمة النقل الصناعية تحقيق التوازن بين متطلبات الإنتاجية وواقع الصيانة اليومية. غالبًا ما تؤدي قيود المساحة الأرضية للمنشأة إلى تعقيد ترقيات النظام المهمة هذه. أنت بحاجة إلى محركات موثوقة للحفاظ على تحرك خطوط الإنتاج بكفاءة. تخلق إعدادات المحرك والسلسلة الخارجية التقليدية مخاطر كبيرة على السلامة على الأرض. إنها تولد ضوضاء مفرطة وتتسبب في توقف الصيانة بشكل محبط. تتطلب المرافق الحديثة حلولاً أكثر ذكاءً وموجهة داخليًا للتعامل مع المواد.

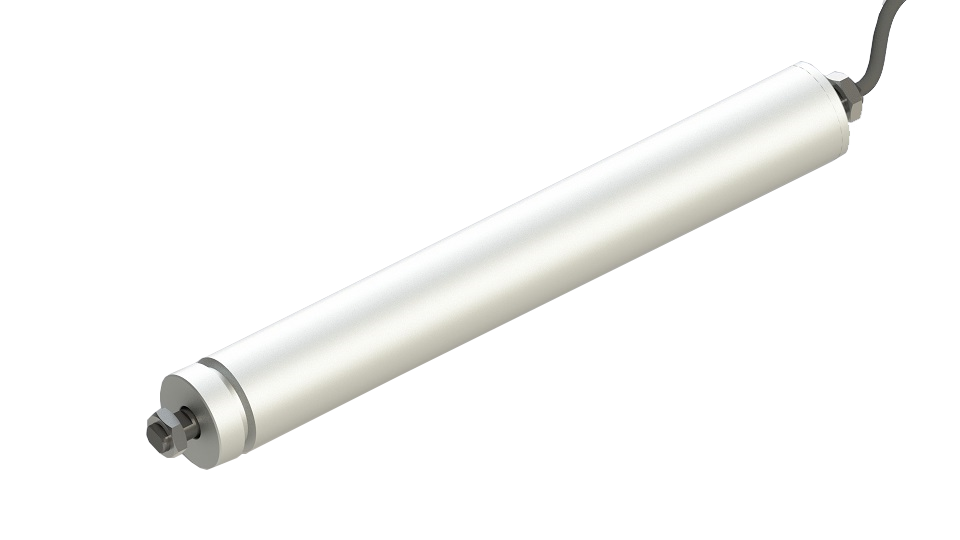

تعمل الأسطوانة الآلية ذات التيار المتردد كمكون أساسي في تصميم النظام المعاصر. فهو يوفر إمكانات الخدمة المستمرة إلى جانب المرونة البيئية الرائعة. يفحص هذا الدليل المكان الذي ينشر فيه المهندسون هذه الأسطوانات بشكل أكثر فعالية عبر الصناعات المختلفة. سوف تتعلم كيفية تقييمها بشكل صحيح لتطبيقاتك المحددة. وهذا يضمن أنها تلبي معايير التشغيل الدقيقة الخاصة بك بشكل مثالي.

الوجبات السريعة الرئيسية

• مطابقة التطبيق: تعتبر الأسطوانات المزودة بمحركات تعمل بالتيار المتردد مثالية لتطبيقات الخدمة المستمرة، ونقل الحمولة الثقيلة، وبيئات الغسيل القاسية حيث قد ترتفع درجة حرارة بكرات التيار المستمر القياسية أو تفشل.
• تبسيط النظام: يؤدي دمج المحرك داخل الأسطوانة إلى التخلص من السلاسل الخارجية والعجلات المسننة، مما يوفر مساحة أرضية ويحسن الامتثال للسلامة.
• مصفوفة القرار: يجب أن يكون الاختيار مدفوعًا بوزن الحمولة، والعوامل البيئية (متطلبات تصنيف IP)، وتوقعات دورة العمل، وليس فقط تكلفة الوحدة الأولية.

1. حالة الأعمال التشغيلية للأسطوانة الآلية ذات التيار المتردد

تعتمد إعدادات الناقلات القديمة بشكل كبير على محركات التيار المتردد الخارجية. تتطلب هذه الأنظمة التقليدية طرقًا معقدة لنقل الطاقة. يستخدم المهندسون عادةً أحزمة ثقيلة أو سلاسل فولاذية لنقل الطاقة. تخلق هذه المكونات الخارجية اختناقات ميكانيكية مستمرة على طول الخط. إنها تمثل مخاطر كبيرة على السلامة بالنسبة لعمال الأرضيات. تقضي فرق الصيانة ساعات لا تحصى في تشحيم السلاسل وأحزمة الشد.

إن إحاطة المحرك وعلبة التروس داخل أنبوب الأسطوانة يؤدي إلى تغيير بنية النظام بالكامل. يمكنك التخلص من المكونات الخارجية الضخمة تمامًا. تعمل قذيفة الأسطوانة كغطاء للمحرك نفسه. يظل الجزء الثابت ثابتًا على العمود المركزي. يقوم الدوار بتدوير الأنبوب الخارجي عبر علبة تروس كوكبية داخلية. يوفر هذا التصميم النظيف كميات هائلة من المساحة الأرضية القيمة.

يعد فهم فجوة الأداء بين أنواع الطاقة أمرًا بالغ الأهمية. تتفوق خيارات التيار المباشر القياسية 24 فولت في الأنظمة المجزأة للغاية. إنهم يتعاملون مع تراكم الضغط الصفري لبدء التشغيل والإيقاف بشكل مثالي. ومع ذلك، فهي تفتقر إلى الكتلة الحرارية اللازمة للجري دون توقف. يؤدي التشغيل المستمر إلى ارتفاع درجة حرارتها وفشلها قبل الأوان.

تحل وحدات التيار المتردد المدفوعة داخليًا هذه المشكلة بالضبط. إنها توفر مخرجات عزم دوران عالية لمتطلبات التشغيل المستمر. إنها تعمل دون توقف دون المخاطرة بالحمل الحراري الزائد الخطير. إنها تبدد الحرارة بشكل فعال من خلال الغلاف المعدني الخارجي.

• مساحة أقل: يؤدي التخلص من مكونات محرك الأقراص الخارجي إلى استعادة مساحة الممر.
• خرج ديسيبل أقل: تعمل التروس الداخلية بشكل أكثر هدوءًا من السلاسل الفولاذية المكشوفة.
• تحكم مبسط: توفر محركات الأقراص ذات التردد المتغير تعديلات محلية ودقيقة للسرعة.

2. التصنيع عالي الإنتاجية وخطوط التجميع الثقيلة

تنقل مرافق السيارات ومصانع تشغيل المعادن حمولات ثقيلة للغاية يوميًا. يتجاوز تصنيع الأجهزة الثقيلة أيضًا قدرات الناقل القياسية. يواجه المهندسون تحديات فريدة في هذه البيئات القاسية. يجب عليك تحريك الزلاجات الفولاذية الضخمة أو المواد الخام بشكل مستمر. غالبًا ما تمتد شرايين النقل لمسافات طويلة عبر أرضية المصنع.

تعاني محركات الأقراص الخارجية القياسية من هذه الأحمال الثابتة الهائلة. تتطلب كتلة المحرك قوة انفصالية مذهلة لبدء التحرك. توفر الوحدات المدفوعة داخليًا الطاقة الفورية المطلوبة لهذه المهام. إنها بمثابة محركات أساسية قوية لمناطق الخدمة الشاقة.

نقوم بتقييم الأداء باستخدام مقاييس ميكانيكية محددة في التجميع الثقيل. يجب أن تلبي هذه الوحدات المتطلبات التشغيلية الصارمة.

1. عزم دوران عالي عند الانطلاق: التغلب على القصور الذاتي للأحمال الثقيلة والثابتة يتطلب تروسًا داخلية متخصصة.
2. مقاومة تحميل الصدمات: يجب أن تتحمل المكونات الداخلية التأثيرات الفيزيائية الهائلة أثناء عمليات نقل المواد الثقيلة.
3. التبديد الحراري: يجب أن يتخلص الأنبوب الفولاذي من الحرارة بسرعة أثناء دورات الخدمة الشاقة بدون توقف.

يعد القضاء على المناطق الميتة للنظام نتيجة تشغيلية أولية. يؤدي عطل في محرك مركزي واحد إلى إيقاف تشغيل خط تقليدي بأكمله. تقوم محركات الأقراص الداخلية المعيارية بتوزيع الطاقة عبر مناطق متعددة. إذا تعطلت وحدة واحدة، يستمر باقي الخط في العمل. يمكنك تجنب الأحداث الكارثية تمامًا.

أفضل الممارسات: حدد دائمًا الوحدات الداخلية ذات التروس الفولاذية لتطبيقات الأعمال المعدنية. سوف تتحطم التروس البوليمرية تحت أحمال الصدمات الثقيلة.

3. التخزين والتعبئة والفرز الآلي

تتطلب مراكز تلبية الطلبات كبيرة الحجم شرايين نقل رئيسية موثوقة بشكل لا يصدق. وتسافر ملايين الطرود عبر هذه الخطوط الرئيسية يوميًا. يجب أن يقوم النظام بفرزها قبل تحويلها إلى محطات تعبئة مجزأة. أي تأخير في الشريان الرئيسي يسبب اضطرابات هائلة في مجرى النهر. ويعتمد مديرو المرافق على تقنية القيادة القوية لمنع حالات الاختناق هذه.

تعمل الأسطوانة الآلية كوحدة القيادة الأساسية المثالية هنا. سوف تراهم في كثير من الأحيان يقومون بتشغيل مسافات طويلة من الناقلات ذات الحزام السفلي. كما أنها تقود أنظمة الفرز بأسطوانة الاحتكاك المباشر بشكل مثالي. يتعامل تصنيف الخدمة المستمر مع الحجم بدون توقف دون عناء.

يؤدي دمج هذه الوحدات مع منطق النظام إلى زيادة كفاءتها. يمكنك إقران محركات الأقراص مباشرة مع محركات الأقراص ذات التردد المتغير. يتطابق هذا المزيج مع سرعات الخطوط المتغيرة بناءً على مستشعرات التراكم النهائية. إذا قامت محطة التعبئة بعمل نسخة احتياطية، فإن أجهزة الاستشعار تكتشف الفائض. يقوم محرك الأقراص تلقائيًا بإبطاء الخط الرئيسي لمنع سحق الطرود.

يخلق هذا التكامل الديناميكي نتائج تشغيلية متوازنة تمامًا. يمكنك تحقيق تباعد ثابت بين الطرود بغض النظر عن تقلبات الحجم. يقوم النظام تلقائيًا بتقليل استهلاك الطاقة خلال فترات انخفاض الحجم. أنت تضمن أيضًا انتقالات أكثر سلاسة بين الخطوط عالية السرعة والخطوط الأبطأ.

خطأ شائع: الفشل في ضبط منحدرات التباطؤ على VFD. تؤدي التوقفات المفاجئة إلى انزلاق الطرود وفقدان موقعها المتعقب.

4. تجهيز الأغذية وبيئات الغسيل القاسية

تواجه منشآت اللحوم والدواجن ومنتجات الألبان لوائح نظافة صارمة بشكل لا يصدق. تعمل مصانع الأدوية أيضًا وفقًا لقواعد الامتثال الصارمة لإدارة الغذاء والدواء الأمريكية (FDA) ووزارة الزراعة الأمريكية (USDA). تستخدم فرق الصرف الصحي المواد الكيميائية عالية الضغط والحرارة العالية يوميًا. تصدأ مكونات الناقل القياسية وتفشل في هذه البيئات القاسية.

يقوم المهندسون بنشر بكرات من الفولاذ المقاوم للصدأ مدفوعة داخليًا لحل هذه المشكلة. إنها تعمل بشكل لا تشوبه شائبة في مناطق الغسيل الرطبة والمسببة للتآكل وعالية الضغط. تؤدي إزالة المحركات الخارجية إلى إزالة نقاط الإيواء الخطيرة للبكتيريا القاتلة. السلاسل المكشوفة والأسنان المسننة تحبس جزيئات الطعام الخام بسهولة. لا يترك الأنبوب الأملس المصنوع من الفولاذ المقاوم للصدأ أي مكان لاختباء مسببات الأمراض.

تملي ضرورات التصميم بقاء المعدات. يضمن التصميم بدون فرش عدم وجود أجزاء تآكل داخلية تولد حطامًا كربونيًا. يُعد الختم عالي الحماية من الدخول أمرًا إلزاميًا تمامًا لهذه الوحدات.

يصبح الحفاظ على الامتثال للتدقيق المستمر أسهل بكثير. يمكنك التخلص من مخاطر التلوث المرتبطة بتسرب زيت التروس الخارجي. تتحمل المعدات نوبات الصرف الصحي اليومية الصارمة دون حدوث ماس كهربائي. تحتفظ منشأتك بشهادات سلامة الأغذية الهامة.

5. معايير التقييم النقدي للمواصفات

إن إنشاء إطار عمل للقائمة المختصرة يمنع الأخطاء الهندسية المكلفة. تريد تجنب التقليل من تحديد محرك الأقراص لحمل ثقيل. أنت أيضًا تريد تجنب الإفراط في هندسة منطقة النقل البسيطة. تتطلب المواصفات الصحيحة تحليل البيانات الميكانيكية والكهربائية الدقيقة.

تشكل حسابات الحمل والسرعة أساس قرارك. يجب عليك محاذاة القوة الكهربائية للمحرك مع القوة العرضية المطلوبة. يجب عليك أيضًا مطابقة نسب التروس الداخلية مع سرعة السطح المطلوبة. يؤدي تخمين هذه القيم إلى توقف الخطوط أو احتراق الأجزاء الساكنة.

يحدد التنميط البيئي البناء المادي للوحدة. يجب عليك تحديد مادة الأنبوب الصحيحة بناءً على واقع المنشأة. يعمل الفولاذ الكربوني القياسي لبيئات المستودعات الجافة. يوفر الفولاذ المجلفن مقاومة معتدلة للرطوبة المحيطة. يظل الفولاذ المقاوم للصدأ إلزاميًا للتطبيقات المسببة للتآكل أو الصحية.

إن توفر البنية التحتية الكهربائية هو الذي يحدد بنية التحكم الخاصة بك. قم بتقييم جهد منشأتك بعناية قبل طلب المكونات. حدد ما إذا كان لديك طاقة أحادية الطور أو ثلاثية الطور متاحة بسهولة. تأكد من أن لوحات التحكم الخاصة بك تدعم بروتوكولات توافق VFD الضرورية.

قم دائمًا بإجراء فحص موجه نحو الأدلة على المعدات. اطلب بيانات متوسط ​​الوقت التجريبي بين حالات الفشل من الشركة المصنعة. لا تعتمد على مطالبات التسويق العامة للبنية التحتية الحيوية. اطلب رؤية مخططات الأداء الحراري الفعلية في ظل ظروف التحميل المستمر.

6. حقائق التنفيذ

إن اعتماد تقنية محرك داخلي جديدة ينطوي على مخاطر تثبيت محددة. تعد المحاذاة الميكانيكية الدقيقة أثناء التثبيت أمرًا بالغ الأهمية. يتسبب إطار الناقل المنحرف في حدوث مشكلات تشغيلية خطيرة على الفور. إنه يجبر عمود الإدارة على اتخاذ زاوية غير طبيعية. وهذا يسبب تآكلًا مبكرًا للمحامل حتى على الأسطوانات الصناعية المتميزة. سوف يسحب المحرك الداخلي تيارًا زائدًا في محاولة للتغلب على الارتباط.

يمثل تعديل هذه الوحدات في الأنظمة القديمة تحديات هندسية فريدة من نوعها. لا يمكنك ببساطة إسقاط محرك أقراص جديد في إطار الجاذبية القديم. يجب عليك التحقق من أن أبعاد العمود السداسي تتوافق مع أقواس التثبيت الموجودة لديك. يجب أن يستوعب عرض الإطار الأبعاد الصلبة الجديدة بشكل مثالي.

يتطلب التكامل الكهربائي تحديث لوحات التحكم الموجودة لديك. يجب عليك تصميم مخططات جديدة للأسلاك لدعم محركات الأقراص الداخلية. يتطلب دمج محركات التردد المتغيرة الحديثة في خزانات PLC القديمة تخطيطًا دقيقًا. غالبًا ما تفتقر وحدات التحكم المنطقية القابلة للبرمجة القديمة إلى بروتوكولات الاتصال الحديثة. قد تحتاج إلى وحدات بوابة متخصصة لإنشاء اتصال موثوق بالنظام.

أفضل الممارسات: استخدم دائمًا أداة محاذاة الليزر عند تثبيت الأجزاء المتقاطعة للإطار. يعمل الإطار المربع تمامًا على إطالة عمر المحامل الداخلية بشكل كبير.

خاتمة

تعمل بكرات التيار المتناوب المدفوعة داخليًا على تحويل خطوط النقل التقليدية بالكامل. إنهم يقومون بتحويل إعدادات معالجة المواد القديمة إلى أصول مبسطة وموثوقة للغاية. يمكنك إزالة المكونات الخارجية الضخمة والخطرة من أرضية المصنع. يضمن هذا النهج المعياري أن فشل المكونات الفردية لن يؤدي أبدًا إلى إيقاف خط الإنتاج بأكمله.

ويتوافق نشرها بشكل استراتيجي مع الأهداف التشغيلية الصناعية الحديثة. تكتسب مصانع التصنيع الثقيلة عزم الدوران الهائل المطلوب للحركة المستمرة. تحقق المستودعات فرزًا متوازنًا وعالي السرعة للطرود. تحافظ مرافق تجهيز الأغذية على الالتزام الصارم بالنظافة في بيئات الغسيل القاسية. تحل محركات الأقراص هذه اختناقات محددة تتعلق بقيود المساحة والسلامة الميكانيكية.

يجب على مديري المرافق اتخاذ إجراءات فورية لترقية خطوطهم. قم بإجراء تحليل شامل للأحمال لنظام معالجة المواد الحالي لديك. قم بتوثيق حمولاتك الثقيلة ومتطلبات دورة العمل المستمرة. استشر مباشرة مع أحد متخصصي التكامل لمراجعة بياناتك. سوف يساعدونك في تحديد عزم الدوران الدقيق وتقييمات IP المطلوبة.

التعليمات

س: ما هو الفرق الأساسي بين الأسطوانة الآلية AC والأسطوانة الآلية 24V DC؟

ج: تم تصميم وحدات التيار المتناوب للخدمة المستمرة وتطبيقات عزم الدوران العالي. فهي تعمل دون توقف دون التعرض للحمل الحراري الزائد. تم تصميم وحدات التيار المباشر لدورات التشغيل والتوقف المتقطعة. إنها تتعامل مع منطق تراكم الضغط الصفري المجزأ للغاية ولكنها ترتفع درجة حرارتها أثناء التشغيل المستمر.

س: هل يمكن تعديل الأسطوانات المزودة بمحركات تعمل بالتيار المتردد في الناقلات القائمة على الجاذبية أو الناقلات ذات السلسلة؟

ج: نعم، ولكن الأمر يتطلب تخطيطًا ميكانيكيًا وكهربائيًا دقيقًا. يجب عليك التحقق من تطابق عرض الإطار الفعلي وأبعاد العمود السداسي. تحتاج أيضًا إلى تحديث عناصر التحكم الكهربائية لديك وتثبيت محركات الأقراص المتغيرة التردد المتوافقة في لوحاتك.

س: ما هو العمر الافتراضي النموذجي للأسطوانة الآلية في التطبيقات الصناعية؟

ج: يعتمد العمر الافتراضي بشكل كبير على دورة العمل والمحاذاة الصحيحة. الوحدات المحددة بشكل صحيح مع علب التروس الداخلية المغطسة بالزيت والتصميمات الخالية من الفرش تؤدي إلى عمر افتراضي طويل. غالبًا ما تعمل لمدة عشرات الآلاف من الساعات إذا ظل الإطار مربعًا تمامًا.

س: هل تتطلب الأسطوانات المزودة بمحركات التيار المتردد صيانة داخلية منتظمة؟

ج: لا، فمعظم الوحدات الصناعية عبارة عن مكونات محكمة الإغلاق تمامًا مدى الحياة. إنها لا تتطلب أي تشحيم داخلي أو صيانة للعتاد. يحول هذا التصميم تركيز الصيانة بالكامل إلى عمليات فحص بصرية خارجية بسيطة والحفاظ على نظافة سطح الأنبوب.
